Muchos desarrolladores no suelen dar la debida importancia a la fuente de alimentación como equipo de desarrollo y prueba de proyectos en su banco. A Keysight, ( www.keysight.com ) sin embargo, advierte que eso no debe ocurrir. En una nota que recibimos de esta empresa tenemos una alerta sobre la importancia de una fuente de alimentación eficiente en la economía de dinero cuando se trata de diseñar productos de alta potencia automotriz, aeroespacial, defensa e infraestructura. En este artículo comentamos la documentación de Keysight.
Comenzamos nuestro artículo con la reproducción del documento de Keysight que recibimos:
“Vea cómo una fuente de alimentación eficiente puede ahorrar su dinero
Estimado (a)
Si usted está involucrado en el desarrollo de productos de alta potencia automotriz, aeroespacial y defensa o aplicaciones de infraestructura, entonces usted necesita soluciones de prueba con recursos inteligentes. Las fuentes bidireccionales de alta tensión que disipan potencia al bajar la corriente no sólo desperdician energía, pero generan mucho calor que puede requerir reformas de alto costo en el sistema eléctrico, de ventilación y del aire acondicionado. Desafortunadamente, las fuentes convencionales de energía de alta tensión no se ocupan adecuadamente de estos desafíos.

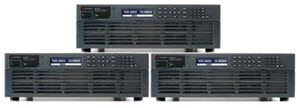

La nueva familia RP7900 de Keysight de alta tensión, de fuentes de alimentación regenerativa, puede suministrar hasta 950 V y ± 40 A, mientras retorna energía de forma transparente a la red eléctrica. Esto ahorra costos de energía y reduce drásticamente la necesidad de enfriamiento ambiental. También incluyen una característica de desconexión de emergencia que las hacen especialmente útiles para las pruebas de vehículos eléctricos. Echa un vistazo a estos videos que explican lo fácil que estas fuentes de energía se utilizan.
¿Quieres especificaciones técnicas? Vea nuestra página de producto del RP7900.
Atentamente,
Keysight Technologies”
¿Qué es importante en una fuente de alimentación para una aplicación específica?
No hace mucho tiempo la elección de una fuente de alimentación para una bancada de desarrollo o reparación no requería muchos esfuerzos.
Las opciones no eran muchas. Las bandas de tensiones y corrientes disponibles eran pocas y sólo algunos recursos adicionales más sofisticados se hacían presentes como protecciones, indicaciones digitales, etc.
Sin embargo, como cualquier producto electrónico no sólo ha habido una evolución general de la tecnología, sino también de las condiciones de funcionamiento exigidas y con ello sin duda el modo que se alimentan.
Productos visibles, internet de las cosas, aplicaciones médicas poseen especificaciones de alimentación diferentes de productos embarcados, automotores, aeroespaciales, etc.
Esto significa que en el desarrollo de estos productos se deben utilizar fuentes de alimentación específicas en las bancadas. Esto es importante no sólo en términos de eficiencia en el desarrollo del proyecto, con un tiempo menor hasta el mercado, como también puede evitar problemas que en una simulación, condiciones no deseables de alimentación sean empleadas.
Pensando justamente en eso, Keysight tiene una línea específica de fuentes de alimentación cuyas características pueden ser accedidas desde: https://www.keysight.com/en/pc-2812419/5-kw-and-10-kw-rp7900-series-regenerative-power-system?nid=-32066.0.00&cc=US&lc=eng&cmpid=MA48379AMBR&MKCID=31762762.000000000000000000000000000000

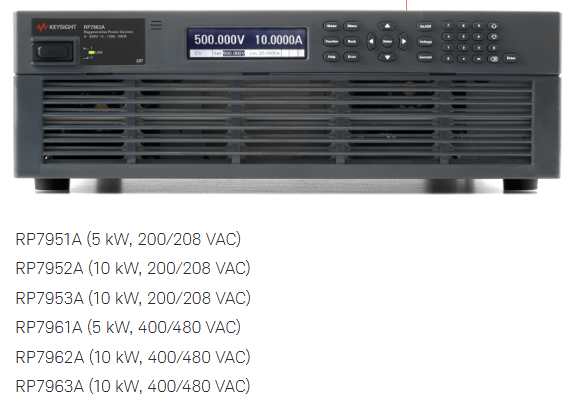

Las fuentes de la serie RP7900 de 5 kW y 10 kW de Keysight son del tipo bidireccional DC regenerativo que reduce el costo de prueba gracias a sus capacidades integradas.
El datasheet completo de estas contes de alimentación está disponible en: https://literature.cdn.keysight.com/litweb/pdf/5992-2335EN.pdf?id=2863915 .
El proyecto de estas fuentes proporciona recursos especiales que proporcionan seguridad tanto para los usuarios, así como para el dispositivo que se está probando.
Las fuentes de esta serie pueden suministrar hasta 950 V con corrientes de +/- 40 A y potencia hasta 10 kW.
Las fuentes pueden operar en un modo de dos cuadrantes en el que funcionan tanto como fuente como una carga regenerativa electrónica.
Pueden emular baterías de alta tensión y alta potencia con una resistencia programable de hasta 50 ohms.
También existe la posibilidad de que varias unidades se conecten en paralelo para crear una fuente o una carga de hasta 150 kW.

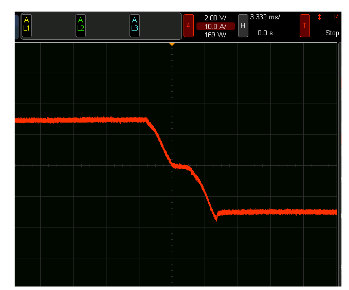

En la figura abajo, por ejemplo, tenemos un gráfico que muestra que la RP7900 puede drenar y proporcionar el 100% de su corriente por tiempo indefinido operando modo de dos cuadrantes.
Un recurso importante para la prueba y el desarrollo de equipos que operan en entornos rudes es la posibilidad de generar transitorios de corriente y de tensión.
La fuente RP7900, por ejemplo, tiene tres funcionalidades diferentes para generar transitorios en el análisis de equipos alimentados.
Un generador de forma de onda arbitraria permite programar la producción de formas de onda de corriente y tensión con hasta 65 535 puntos de datos.
Como destaques adicionales de esas fuentes podemos citar:
- Salida auto-ranging
- Proporciona y drena corriente continuamente
- Emula batería de alta tensión y alta potencia
- Protege los dispositivos en prueba
- Genera transitorios de corriente y tensión
- Permite la conexión en paralelo de diversas fuentes
- Entrada AC
- Puerta de control digital
