El circuito presentado hace que las lámparas de 5 a 100 vatios parpadeen con el ritmo de la música de un aparato de sonido. Los cables de entrada se conectan directamente al altavoz del equipo de sonido. Vea que este circuito no roba ninguna potencia del amplificador, pues la energía que enciende la lámpara viene de la red.
El amplificador entra con sólo unos pocos milésimas de watts para controlar el SCR.

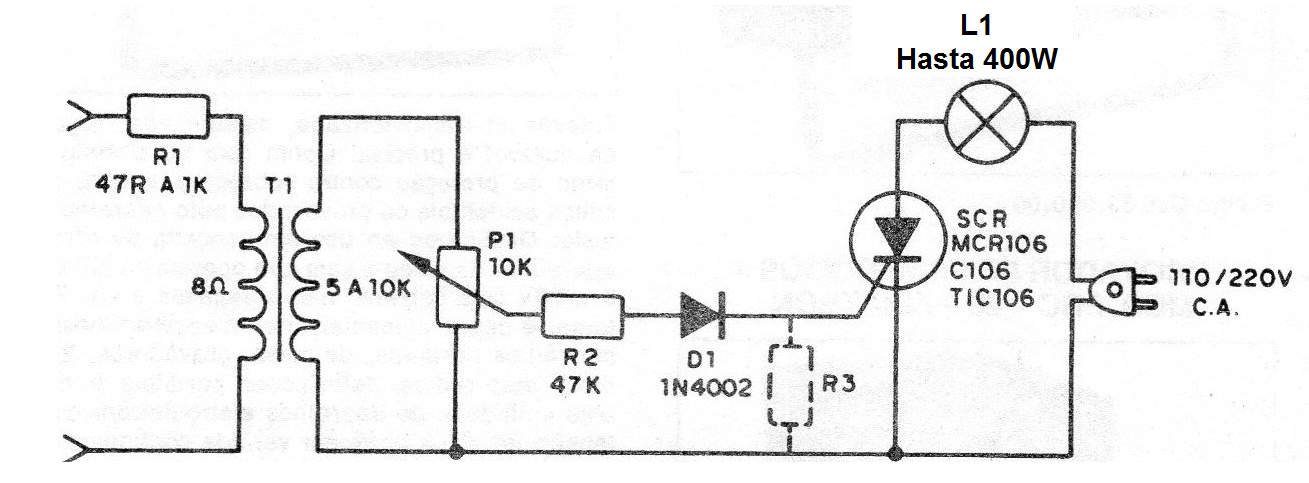

En la figura 1 damos el diagrama completo del aparato.
En la figura 2 tenemos la placa de circuito impreso.
La resistencia R1 tiene valores que dependen de la potencia del amplificador, según la siguiente tabla:
La resistencia R3 será necesaria y tendrá valores entre 4k7 y 1ok, cuando se utilice el TlC106 en lugar del MCR106.
Este SCR debe montarse en un radiador de calor.
El transformador T1 puede ser de cualquier tipo que tenga un devanado de alta impedancia y otro de baja. Indicamos un transformador con primario de 110 V, que será conectado al potenciómetro P1, y secundario de 5 a 12 V con 100 a 250 mA, que es el tipo más fácil de obtener.
Para poner la luz rítmica en funcionamiento, basta con conectar el aparato de sonido y ajustarlo en el volumen deseado. Después, se actúa sobre P1 hasta que la lámpara parpadee al ritmo deseado.
La conexión de un capacitor en paralelo con el devanado del t transformador que va a la P1, con valores entre 4n7 y 47n, permite alterar la respuesta del circuito, que responderá más a los sonidos graves.
Nota: El circuito funciona sólo con lámparas incandescentes.
LISTA DE MATERIAL
SCR - MCR106 o TIC106 a 200 V si la red es de 110 V o de 400 V si la red es de 220 V
D1 - 1N4002 o equivalente - diodo de silicio
T1 - transformador (véase el texto)
R1, R3 - ver texto
R2 - 47k x 1/8 W - resistor (amarillo, violeta, naranja)
P1 - 10 a 47 k - potenciómetro (con o sin llave)
L1 - lámpara común de 5 a 100 W- pueden ser conectadas varias en para / eslabón, siempre que la suma de las potencias no sobrepase 400 W en 110 V o 800 W en 220 V
Varios: placa de circuito impreso, hilos, soldadura, cable de alimentación, etc.
