Astable 4001 (CIR2214S)



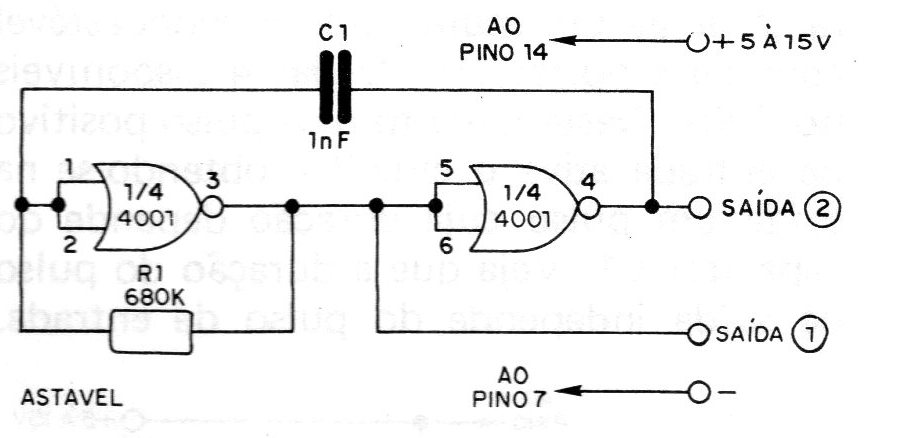

    El circuito de la figura produce una señal de forma de onda perfectamente rectangular. Para un capacitor C1 de 1 nF tendremos una frecuencia de aproximadamente 1 kHz. El resistor R1 también influye en la frecuencia de funcionamiento del circuito. Se utilizan dos de las 4 puertas NAND del integrado 4001. Si no se utilizan otras puertas, es conveniente conectarlas al polo negativo de la fuente de alimentación.




| Haga click en la imagen para ampliar |
