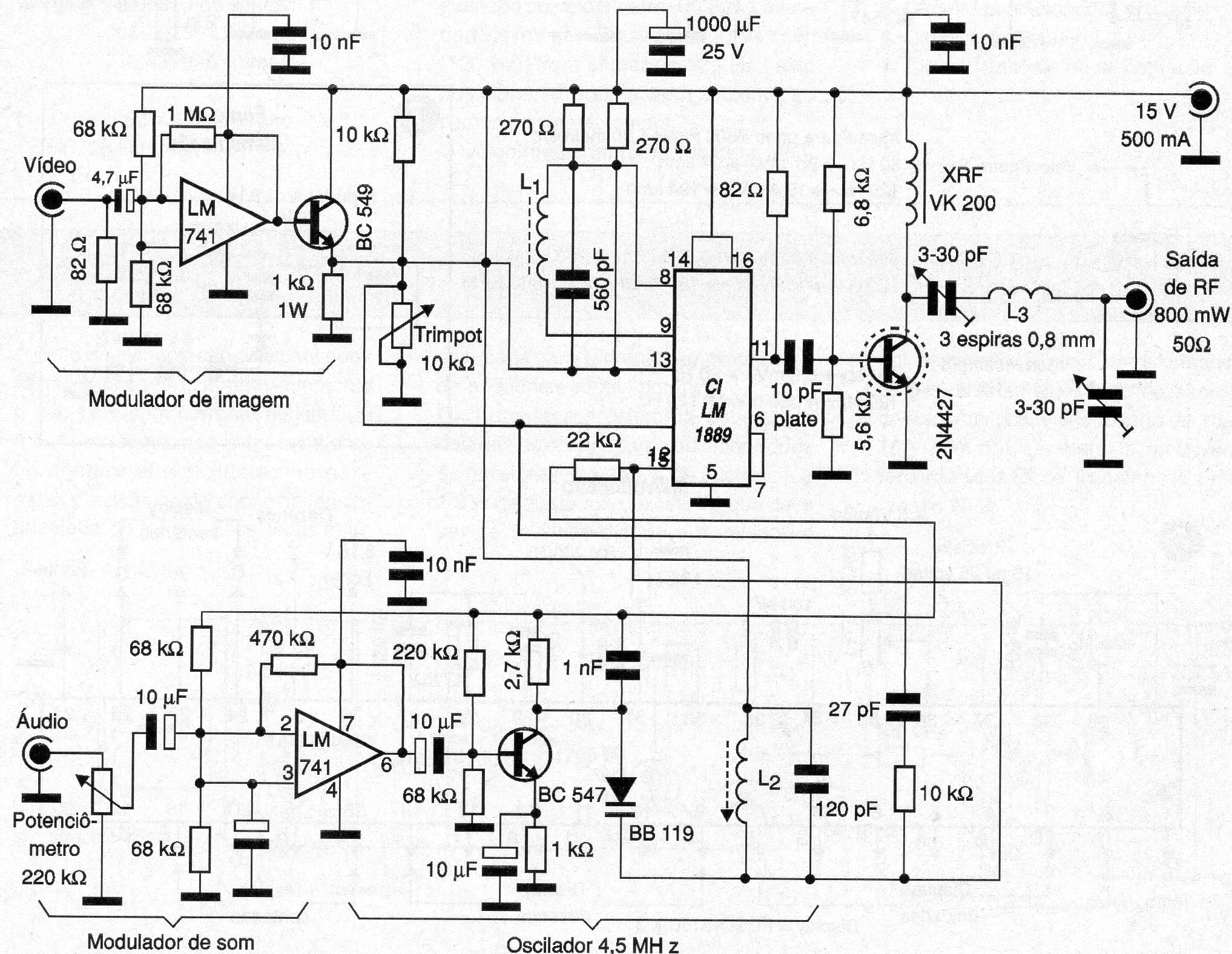

Este transmisor emite señales para el rango de TV analógica operando con señales de vídeo compuesto para TV analógica. El alcance es de unos pocos cientos de metros y el transistor de potencia debe estar dotado de un disipador de calor. La fuente de 12 V debe tener un excelente filtrado para que no se produzcan ruidos. El circuito es de una documentación de 2006. L1 tiene de 2 a 3 espiras de hilo 18 a 22 en forma de 0,7 mm con núcleo y L2 tiene 40 espiras de hilo 30 en un núcleo de 5 mm y L3 tiene 3 espiras de hilo 22 en forma de 8 mm.
