Transmisor de FM con Entrada Auxiliar (CIR4345S)

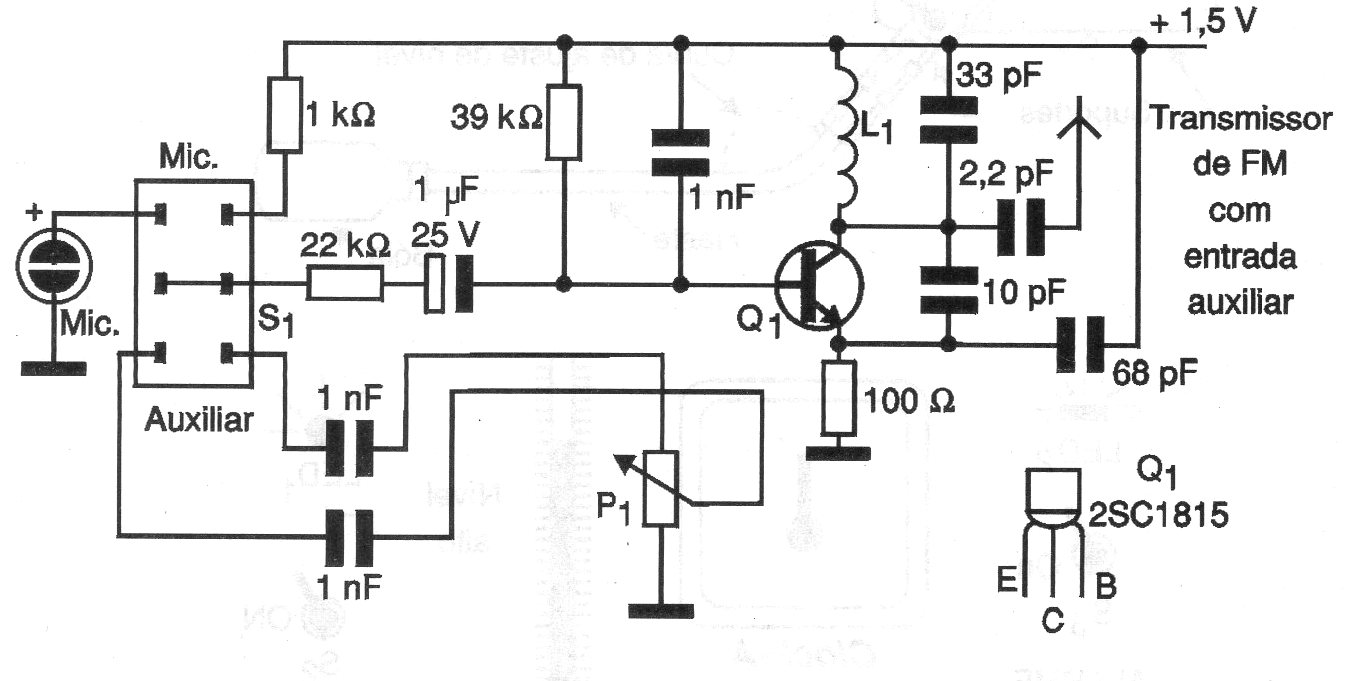

     Este circuito es de una documentación de 2001 y consiste en un pequeño transmisor de FM con dos entradas, siendo una para el micrófono y otra para una fuente de señal externa. La bobina consiste en 4 vueltas de hilo 26 o 24 en forma de 1 cm sin núcleo y la alimentación puede ser hecha con tensiones de 1,5 o 3 V. Los condensadores no polarizados deben ser cerámicos.




| Haga click en la imagen para ampliar |
