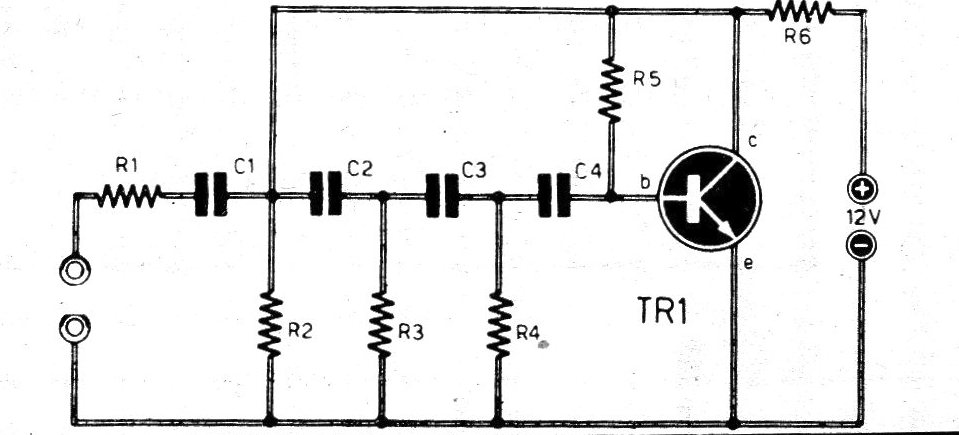

Encontramos este circuito en una documentación de los años 70. El texto original fue mantenido. El circuito oscilador que presentamos es 'clásico. Su disposición permite obtener a la salida una señal sinusoidal cuya frecuencia es determinada por los componentes C2-C3-C4 y R2-R3-R4. La señal producida con los componentes indicados se sitúa entre 800 y l 000 Hz. Si los valores se modifican, hay que mantener la equivalencia entre ellos, es decir, R2, R3 y R4 deben tener el mismo valor entre sí, con el C2, C3 y C4.
LISTA DE MATERIALES
C1 = 10.000 pF
C2 = 10.000 pF
C4 = 10.000 pF
R1 = 5.600 ohms
R2 = 680 ohms
R3 = 680 ohms
R4 = 680 ohms
R5 = 680 K ohms
R6 = 2.200 ohms
