Interfaz con Acoplador Óptico (CIR300S)

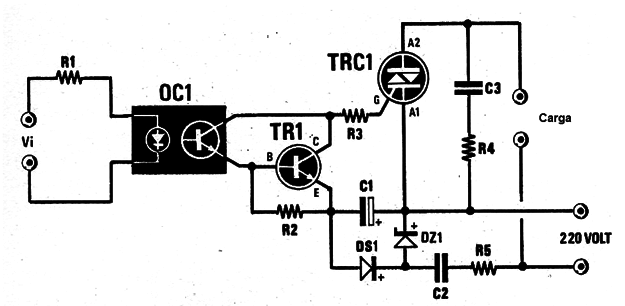

Este fue encontrado en una publicación italiana de 1986. En el se muestra cómo debe hacerse el acoplamiento óptico para controlar una carga de corriente alterna con aislamiento total mediante un Triac a partir de un microcontrolador u otra fuente de señal. TR1 puede ser un BC548. R1 depende de la excitación, R2 es de 6k8 ohmios, R3 de 220 ohmios a 100 ohmios, R4 y R5 1 k. C1 es de 47 µF, C1 y C3 100 nF.
