Sirena (CIR4092S)

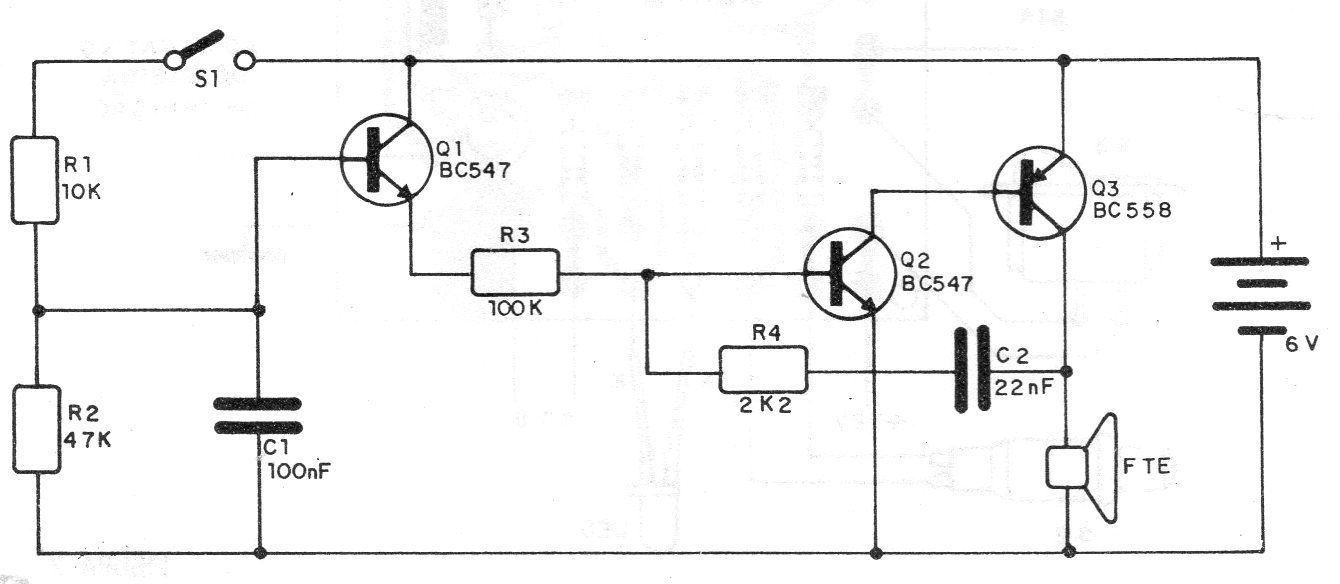

     Este circuito de sirena fue encontrado en 1987. Los componentes son comunes y la alimentación es hecha por pilas comunes. Los resistores R1, R2 y el capacitor C1 determinan el efecto. El sonido producido es creciente cuando cerramos S1 y decreciente cuando abrimos.




| Haga click en la imagen para ampliar |
