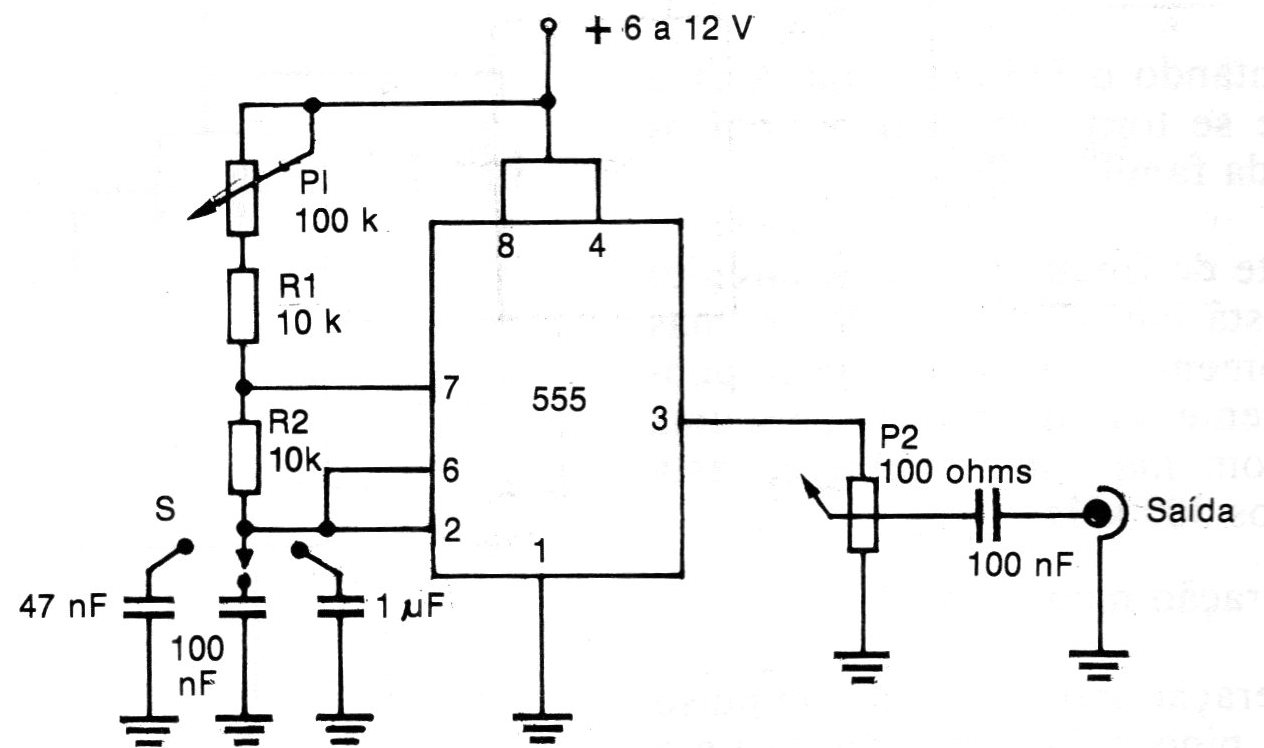

Esta configuración tradicional fue encontrada en una publicación de 1984 y no innova nada de lo que ya conocemos. Un simple oscilador de audio se puede lograr desde el circuito de la figura. En este circuito utilizamos un potenciómetro para controlar la frecuencia (P1) y una llave selectora para hacer el cambio de condensadores y, por lo tanto, la selección de pistas. En la salida existe un segundo potenciómetro que controla la intensidad de la señal aplicada al circuito externo. Vea que la resistencia de este potenciómetro y, por lo tanto, de la carga, está limitada a un mínimo del orden de 100 ohmios. Un condensador hace el aislamiento del circuito, permitiendo así la aplicación de la señal en amplificadores, intercomunicadores, transductores de media y alta impedancia, etc. La alimentación se puede realizar con tensiones de 6 a 12 V, normalmente.




| Haga click en la imagen para ampliar |
