Multiplicador de tensión CMOS (CIR870S)

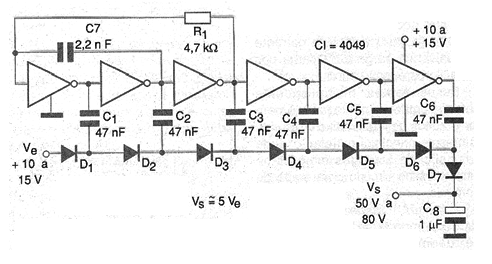

   Podemos obtener la multiplicación de la tensión usando los seis inversores en el circuito integrado 4049, como se muestra en el circuito de la figura. En este circuito la multiplicación de voltaje es por 5 para obtener entre 50 y 80 V de salida cuando la tensión de entrada varía entre 10 y 15 V. Nota que el teorema de la conservación de energía es válido aquí, como en cualquier otro caso se producen cambios de este tipo. Cuanto mayor sea el voltaje de salida, menor es la intensidad de la corriente resultante. La frecuencia de operación depende de R1 y C7 componentes que pueden tener sus valores cambiados con el fin de obtener un mejor rendimiento. Un circuito de este tipo bien puede utilizarse para encender una lámpara de neón en serie con una resistencia de 220 k ohm 1 M ohmios un sistema de señalización. Una vez más, está claro que la corriente máxima que puede proporcionar estos circuitos es extremadamente baja, que sirve sólo para etapas de bajo consumo y polarización.
