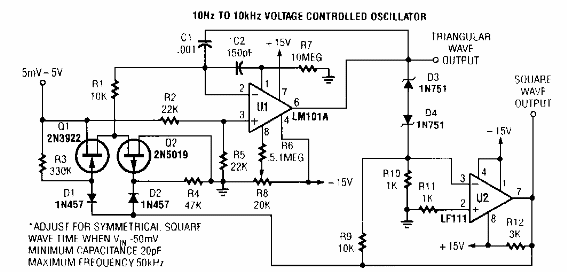

Generador de funciones de 10 Hz a 10 kHz (CIR15584S)

: Written by: Newton C. Braga; Category: Banco de circuitos

Encontrado en una Popular Electronics de los años 90, este circuito genera señales rectangulares y triangulares. Los amplificadores operacionales admiten equivalentes.

Generador de funciones de 10 Hz a 10 kHz
