Control de Temperatura (CIR10450S)

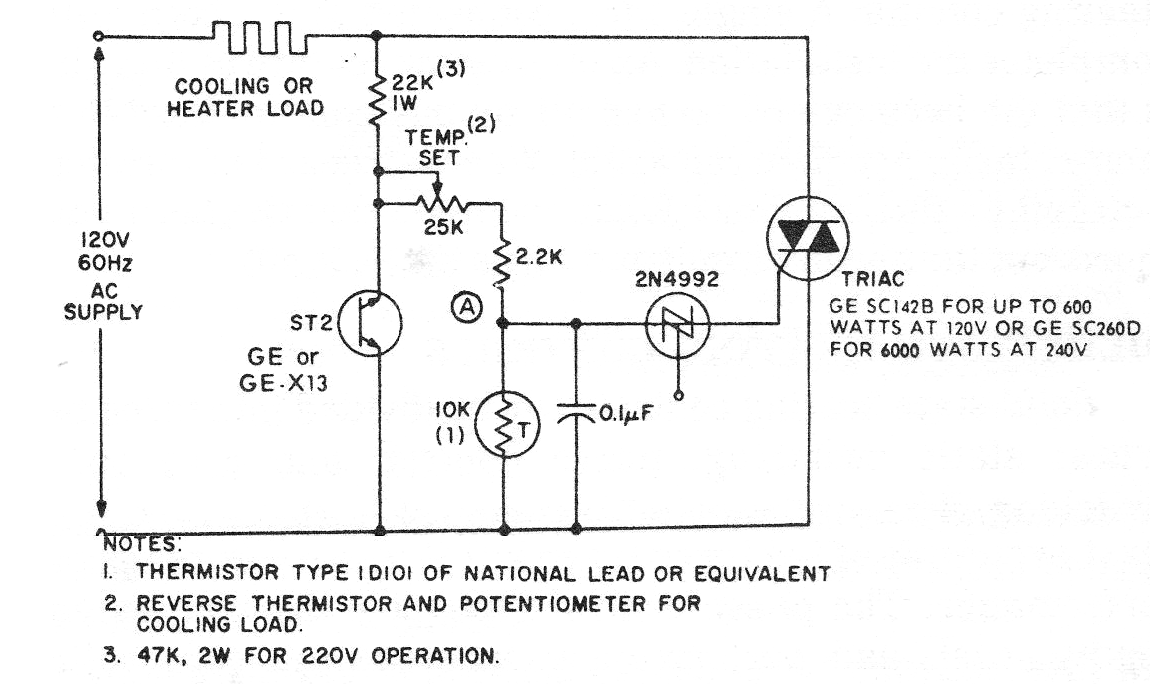

Encontramos este circuito en un manual de tiristores de 1974. El circuito puede montarse con facilidad aún hoy con Triacs de la serie TIC. ST2 es un diac común y el 2N4992 un SBS (Silicon Bilateral Switch). El sensor, el NTC debe montarse junto al elemento de calentamiento de la temperatura se debe controlar. El circuito también funciona en 220 V y la corriente máxima depende sólo del Triac.




| Haga click en la imagen para ampliar |
