El circuito que presentamos fue encontrado en una revista inglesa de 1973. El par complementario de transistores de potencia AD161 y AD162 era muy popular en la época posibilitando la construcción de buenos amplificadores hasta unos 5 o 6 W. Si el lector encuentra en la chatarra estos transistores puede usarse en el circuito presentado, cambiando TR1 por un BC548 y TR2 por un 2N2222 o BD135. La fuente es de 12 V a 15 V con al menos 1 A.

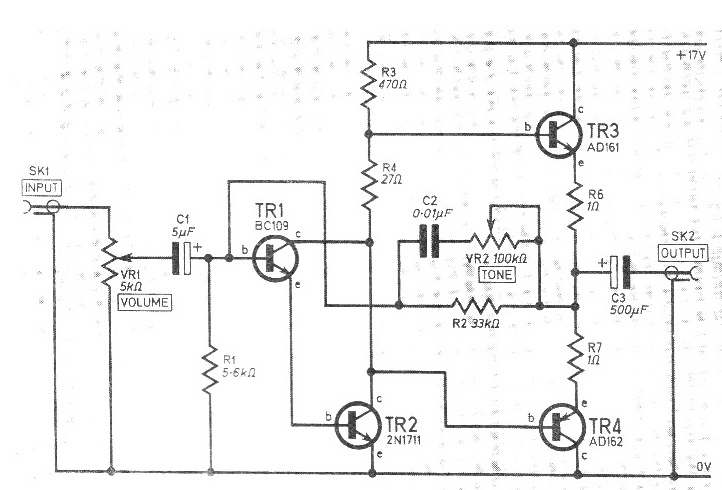

Amplificador AD161 y AD162 | Haga click en la imagen para ampliar |
