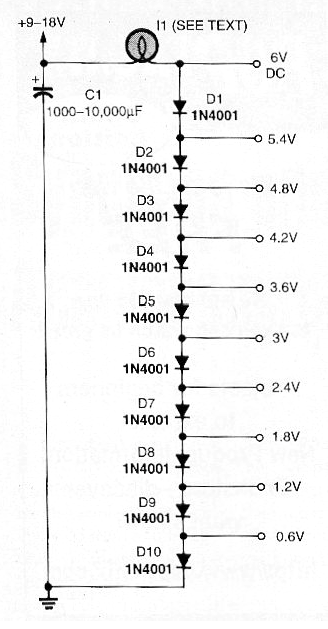

Fuente escalonada con Diodos (CIR9290S)



La revista Poptronics ya no existe, pero encontramos en su edición de mayo de 2000 esta fuente escalonada en que la reducción de la tensión es hecha por diodos y la limitación de corriente por una lámpara. Para 9 a 12 V de entrada utilice una lámpara de 12 V a 1 A.
