Preamplificador con el 741 (CIR8301S)

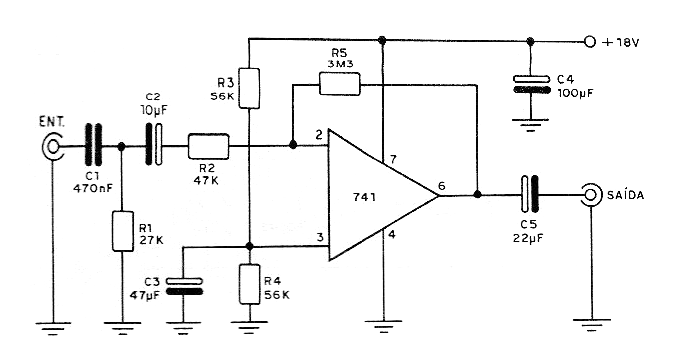

Este preamplificador utiliza el circuito integrado 741 proporcionando una excelente ganancia de tensión, determinada por R5. Este componente se puede cambiar para obtener ganancias diferentes a las indicadas. La impedancia de entrada es de 47 k ohms y el circuito debe ser alimentado a partir de fuente de 18 V. El consumo es muy bajo y los amplificadores operacionales equivalentes se pueden utilizar. La fuente no tiene que ser simétrica.




| Haga click en la imagen para ampliar |
