Triplicador de Tensión (CIR8302S)

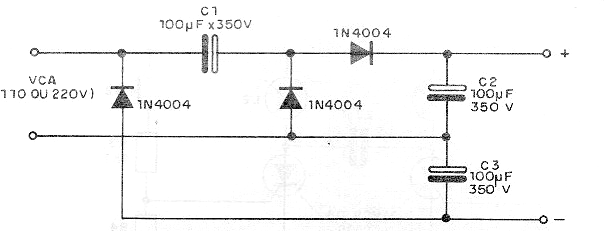

La tensión de salida de este circuito sin carga es el triple del valor de pico de la tensión de entrada. Para la red de 110 V tenemos aproximadamente 450 V y para la red de 220 V tenemos aproximadamente 900 V. Los condensadores determinan la corriente máxima de salida. Observamos que este circuito no posee ningún tipo de protección o aislamiento de la red de energía, debiendo ser utilizado con el máximo de cuidado. Los capacitores, dependiendo de la corriente deseada en la salida pueden tener de 1 uF a 100 uF.
