Ohmímetro de baja tensión (CIR7610S)

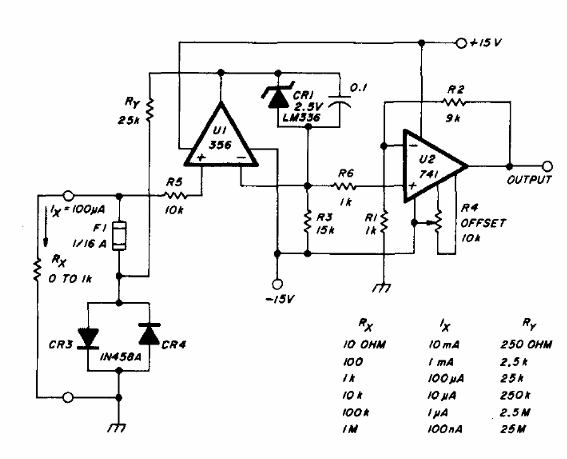

    Este circuito utiliza tensiones muy bajas, en el rango de 0,1 V para medir bajas resistencias, evitando así el peligro de alta disipación. El circuito puede utilizar un multímetro común como indicador, siendo alimentado por fuente simétrica de 15 V. Encontramos esta configuración en una antigua documentación para radioaficionados de 1978.
