Detector de Mentiras (CIR7823S)

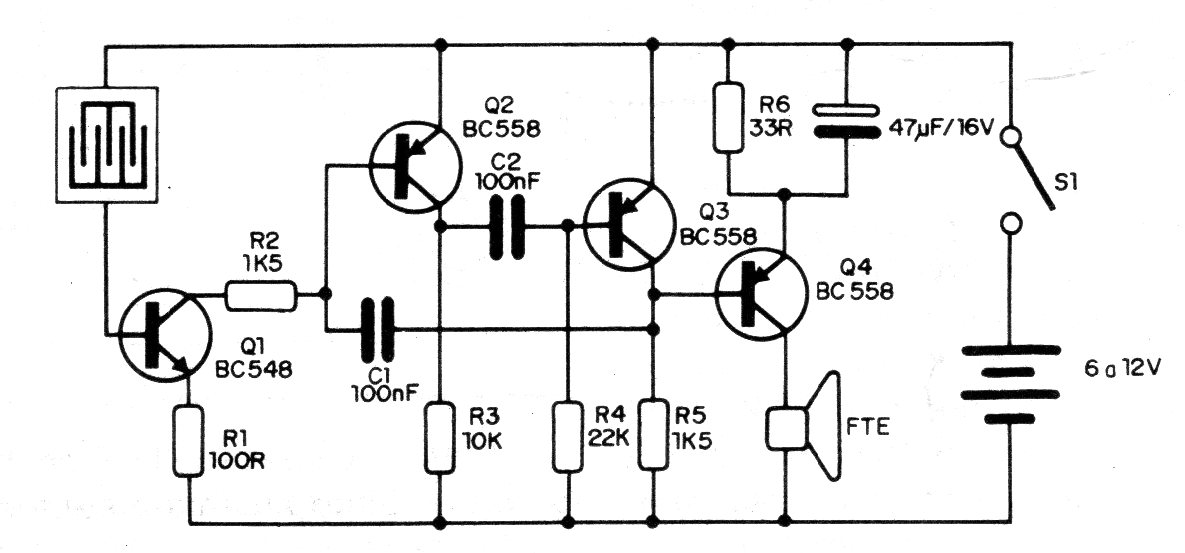

     Este circuito fue encontrado en una documentación de 1990. Utiliza transistores bastante comunes aún en nuestros días y detecta las variaciones de la resistencia de la piel del interrogado. El sensor se realiza con un platillo de circuito impreso y alimentado por pilas o batería. Nunca utilice fuente sin transformador.




| Haga click en la imagen para ampliar |
