Sensor de toque simple biestable (CIR7863S)

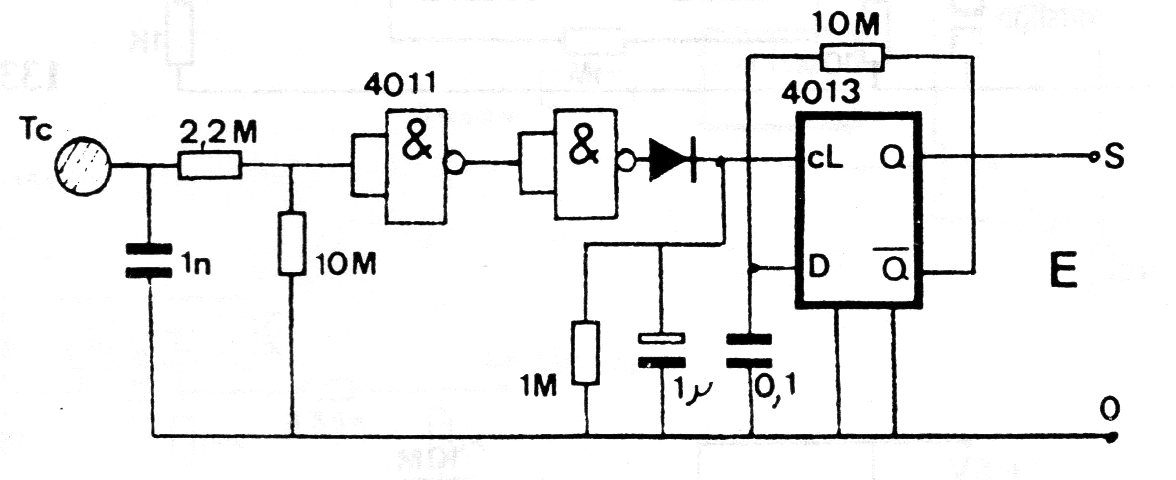

     El sensor de este escudo de tacto es una plaquita simple que detecta el ruido captado por nuestro cuerpo utilizando para conmutar un biestable con el CMOS 4013. La salida del 4013 puede ser conectada directamente a la entrada de control de un microcontrolador u otro circuito de potencia . El circuito debe ser alimentado con una tensión de 5 V.




| Haga click en la imagen para ampliar |
