Amplificador Cascode de RF (CIR7887S)

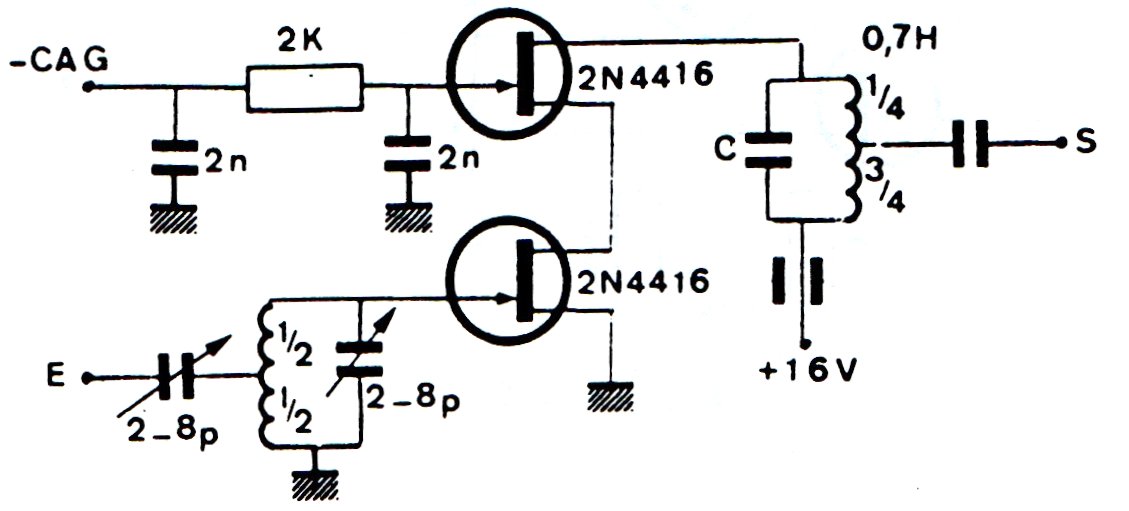

    Con este circuito es posible obtener una ganancia de 17 dB en la amplificación de una señal de alta frecuencia. El circuito es para señales de baja intensidad y las bobinas deben resonar en la frecuencia de las señales amplificadas. Con los transistores indicados la frecuencia máxima llega a los 200 MHz.




| Haga click en la imagen para ampliar |
