Shield Secuenciador LED 4017 (CIR3709S)

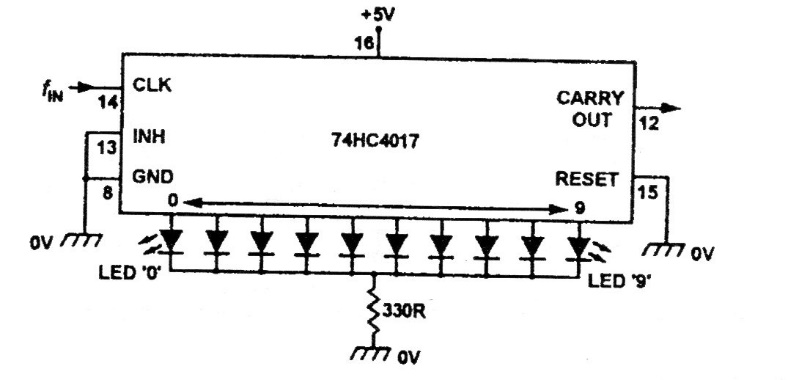

En la figura tenemos la forma de utilizar un 4017 como secuenciador controlado por un microcontrolador. Con este circuito, los pulsos de una sola salida de microcontrolador (74HC4017) pueden usarse para tener un efecto secuencial en un 4017 con 2 a 10 LED conectados a la salida. El circuito, en este caso, debe ser alimentado por 5 V. Para osciladores CMOS conectados en la entrada, la potencia puede ir de 3 a 12 V y el integrado 4017 común.




| Haga click en la imagen para ampliar |
