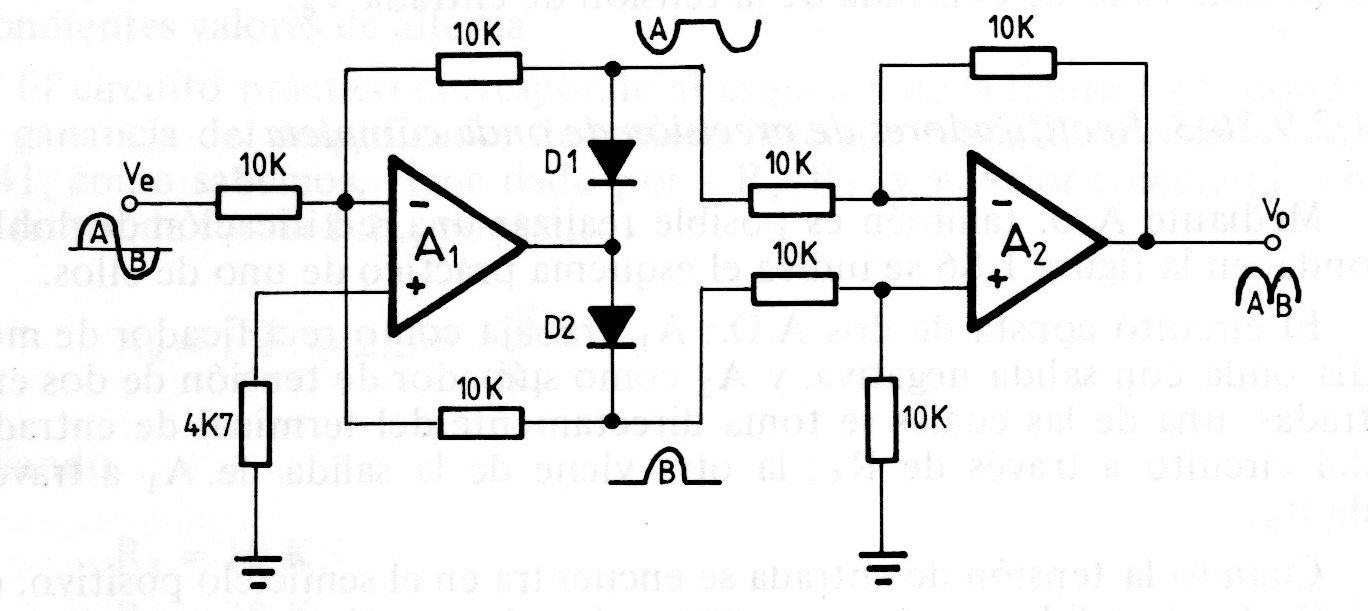

Rectificador de precisión de onda completa 741 II (CIR3790S)



Este circuito utiliza dos amplificadores operacionales, que pueden ser del tipo 741, en un rectificador de onda completa normalmente utilizado en instrumentación. El circuito requiere una fuente simétrica y los diodos pueden ser de propósito general. Observe la forma de onda de las señales de entrada y salida.
