Control de volumen (CIR3861S)

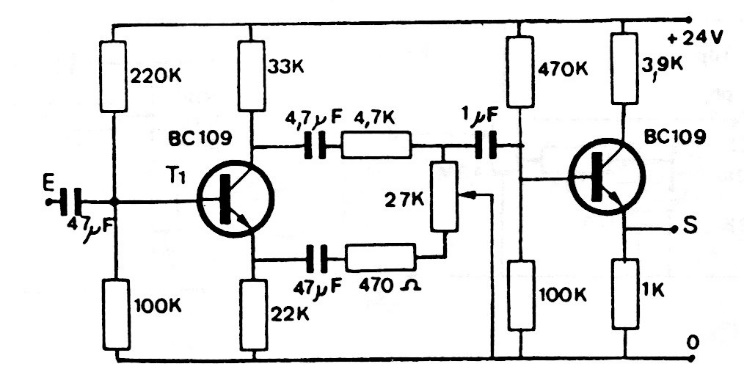

Este circuito fue encontrado en una publicación de los años 90. El circuito se puede ensamblar con transistores modernos como el BC549 y tiene un modo de acción diferente, operando con la cancelación de la señal que aparece con fases opuestas en el potenciómetro.




| Haga click en la imagen para ampliar |
