Interruptor Óptico (CIR6351S)

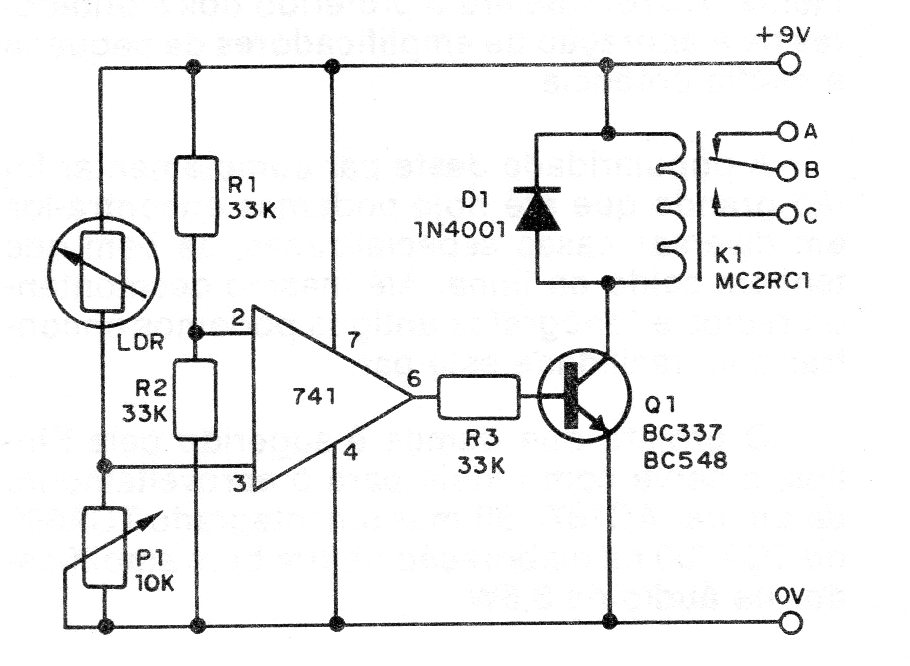

    Este circuito, que se puede encontrar en otros puntos de este sitio, utiliza un amplificador operacional 741 y un relé de 6 V, aunque la alimentación es de 9 (los relés siempre soportan una tensión un poco mayor). El ideal sería alimentar el circuito con 12 V y usar un relé para esta tensión. El circuito es de una documentación de 1986.




| Haga click en la imagen para ampliar |
