Receptor Para 27 o 28 MHz (CIR5990S)

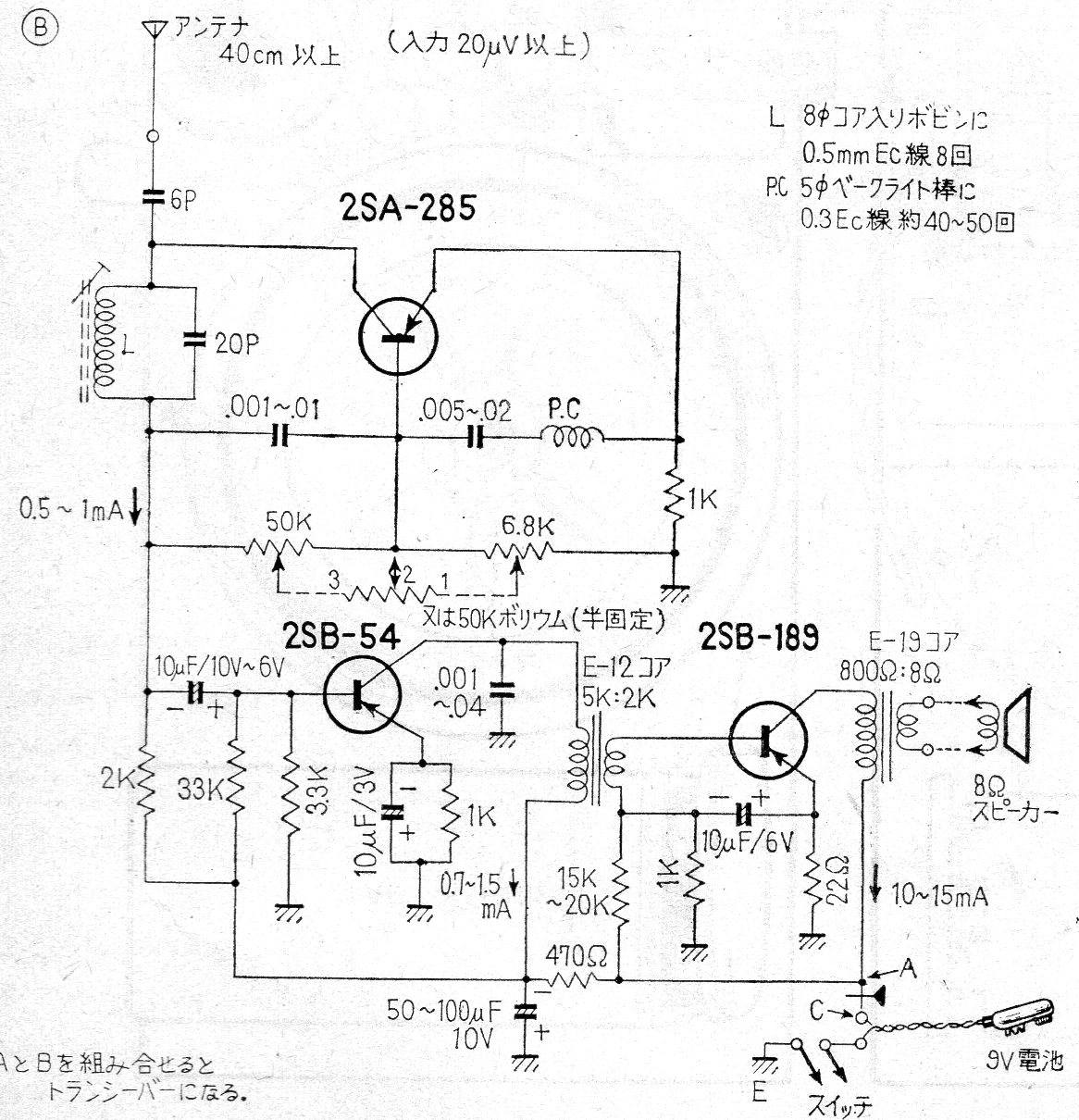

     Este es el receptor para el CIR5991S, encontrado en la misma publicación de 1968. El circuito utiliza transistores de la época y los transformadores son de tipos normalmente encontrados radios transistorizadas comunes. Los detalles de las bobinas se dan en el diagrama.




| Haga click en la imagen para ampliar |
