En nuestra lección sobre transistores del curso de electrónica, definimos la ganancia de corriente de un transistor (Beta o hFE), explicando que se trataba de una relación entre la corriente de colector y la corriente de base. Aplicando los conocimientos en cuestión, estamos en condiciones de montar un sencilla medidor/probador de transistores, que sirve tanto para los tipos PNF como NPN.

La ganancia estática de corriente o hFE es la relación entre la corriente de colector y la corriente de base bajo determinadas condiciones, para un transistor. La ganancia es lija e indica cuanto es capaz de amplificar un transistor.

Transistores de señales como los tipos BC, BF, 2SB, son normalmente indicados para operar con corrientes pequeñas, de modo que su ganancia se especifica en el manual, en general, para una contente de 1 mA.

Para otros tipos (de potencia mediana y grande), 1a ganancia se refiere a corrientes mayores, pero la medida en 1 mA no presentará una diferencia de valor comprometedora, y sirve inclusive para comparar dos componentes para elegir el de mayor amplificación.

Describiremos entonces un sencillo medidor de ganancia, que es enormemente preciso, pero que sirve perfectamente para que pruebe sus propios transistores y elija en un lote los que tuvieran mayor factor de amplificación.

El aparato, que opera con pilas comunes, prueba tanto transistores NPN como PNP, y verifica incluso la existencia de fuga (lceo)



Cómo funciona

Usamos un VUmetro como instrumento indicador, cuyo fondo de escala es de 200 µA. Como queremos hacer la prueba con una corriente de 1 mA, tenemos un divisor de corriente formado por R3, R4, Pl y el instrumento.

Ajustando convenientemente este divisor, podemos tener en la prueba en fondo de escala 0,8 mA por R3 y 0,2 mA por el instrumento que justamente le causa la deflexión máxima.

Como el flujo de corriente en la prueba es diferente para transistores NPN y PNP, debemos tener a continuación una llave inversora (S3) que invierte la polaridad de los elementos del transistor en prueba, según sea su tipo.

El transistor probado es polarizado con dos resistores diferentes en el momento en que se presiona S2.

Así, sin presionar S2, la corriente leída en el instrumento para un transistor prueba corresponde justamente a aquella que circula entre el colector y emisor com base abierta, o sea, la contente de fuga.

Presionando S2, dependiendo de la posición de S1 hacemos circular una pequeña comente de base por el transistor, dada por R1 o R2. R1 es calculado de tal forma que tendremos la deflexión máxima del instrumento o corriente de colector de 1 mA cuando la ganancia del transistor fuera 100. Así, en esta posición, el instrumento tendrá una banda de ganancia indicada de 0 a 100.

R2 es calculado de tal forma que tenemos deflexión máxima del instrumento cuando el transistor a prueba tuviera ganancia de 1.000. Eso nos lleva a una banda de 0 a 1.000.

Como la corriente de prueba es muy pequeña, las pilas tendrán una durabilidad muy grande.



Montaje

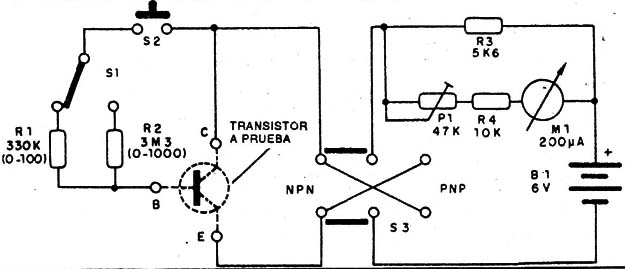

En la figura 1 tenemos el diagrama completo del aparato.

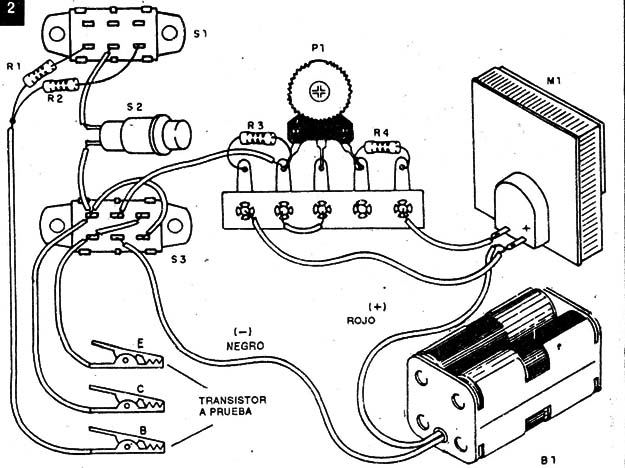

Su realización práctica es mostrada en la figura 2, donde tenemos una vista dela disposición de los componentes.








Sugerimos la utilización de una caja especial, con la salida de cables con pinzas cocodrilo para la conexión en el transistor a prueba, las pinzas deben ser de colores diferentes, según el electrodo que deben ser conectadas: roja - emisor, negra - colector, verde - base.



Prueba y uso

Para probar el aparato coloque las pilas en el soporte y conecte momentáneamente los puntos C y E, apoyando las pinzas correspondientes una sobre otra. La aguja del multímetro debe saltar, indicando comente. En seguida, sin separar las pinzas puede hacer el único ajuste del aparato: gire P1 hasta que la aguja del instrumento marque la corriente máxima, o sea 200 µA.

A partir de este momento, puede ya usar el instrumento. Si quiere, haga una escala de 0 a 100 y de 0 a 1.000 para colocar en el panel del instrumento,

Para testear cualquier transistor, colóquele en conexión con las pinzas w con la llave S3 en 1a posición que corresponda a su tipo.

En seguida, presione S2, observando la posición de S1. Si hubiera lectura posible, sólo basta considerar el valor. Si la aguja indicadora tiende a sobrepasar el fondo de escala, paso S1 para la posición que coloca R2 en el circuito y considere la escala x 1.000.

Si no hubiera ninguna indicación, es porque el transistor se encuentra abierto.
