Muestreo y Retención (CIR4402S)

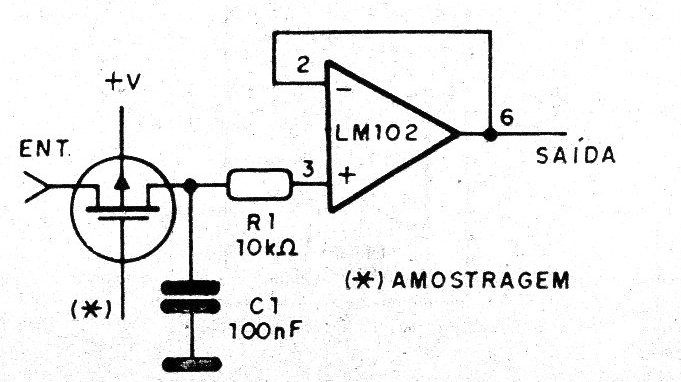

    El circuito de la figura retiene en la carga del capacitor el valor de la tensión de entrada, manteniéndolo disponible en la salida del operacional LM102 por un tiempo que depende de la calidad del capacitor. El capacitor debe ser de buena calidad para evitar la pérdida de carga con fugas. La National indica para esta aplicación un capacitor con dieléctrico de policarbonato. La fuente de alimentación debe ser simétrica.




| Haga click en la imagen para ampliar |
