Debouncer TTL LS (CIR4509S)

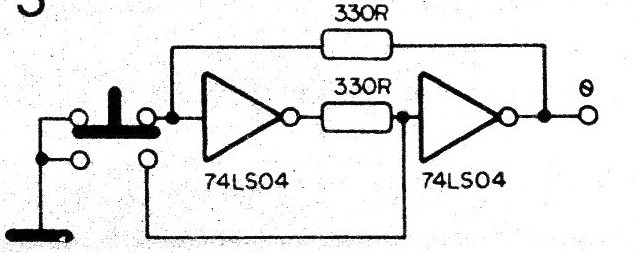

    Dos inversores, de los 6 disponibles en un Low-power SChottky 74LS04, se utilizan en esta clave anti-repique. Observe que el interruptor es del tipo de 4 contactos, manteniendo un par cerrado en la condición apagado y otro abierto, con el cambio en la condición vinculada.
