El circuito integrado LM2623 de National Semiconductor (www.national.com) permite la elaboración de un convertidor tipo "boost" con salidas de 3,6 o 5 V a partir de entradas obtenidas de células Nicad.

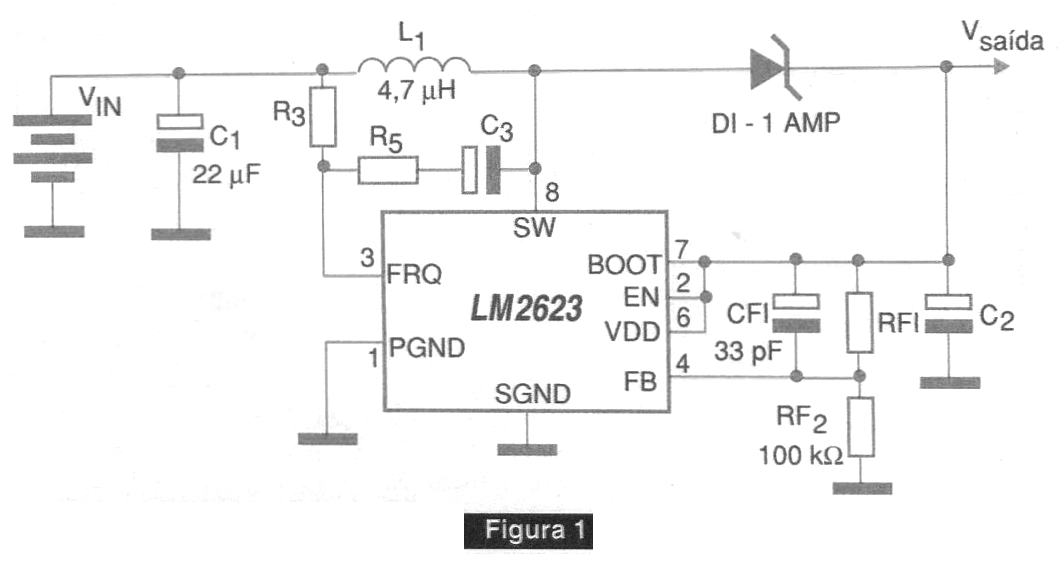

En la figura 1 tenemos el circuito completo del convertidor, donde los valores de los componentes dependen de la tensión de entrada y de la tensión deseada en la salida, conforme la siguiente tabla:






| Haga click en la imagen para ampliar |





Vin

2 Células

2 Células

3 Células

Tipo de carga

Analógica/Digital

Motor Drive

Motor Drive

Vsaída

3,6 V

5 V

5 V

RFI

182 k

300 k

300 k

R3

90 k

90 k

150 k

R5

35 k

22 k

35 k

C3

3,3 pF

4,7 pF

47 pF

C2

100 uF tântalo + 4,7 uF cerâmico

68 uF tântalo

68 uF tântalo



C3 y R5 determinan el ciclo activo del oscilador para permitir un mayor rendimiento según la aplicación. En el uso común el ciclo activo y mantenido en un 17%.
