Este artículo es una colección de textos sobre triacs algunos sacados de nuestro libro Curso de Electrónica - Electrónica de Potencia. Los circuitos utilizan triacs comunes, pudiendo controlar cargas conectadas a la red de energía, siempre que no sean cargas electrónicas.

El Triac es un dispositivo indicado para la operación directa en la red de corriente alterna. En las aplicaciones básicas, la carga se conecta en serie con el componente en el lado MT2 (terminal principal 2), com

o se muestra en la figura 1.

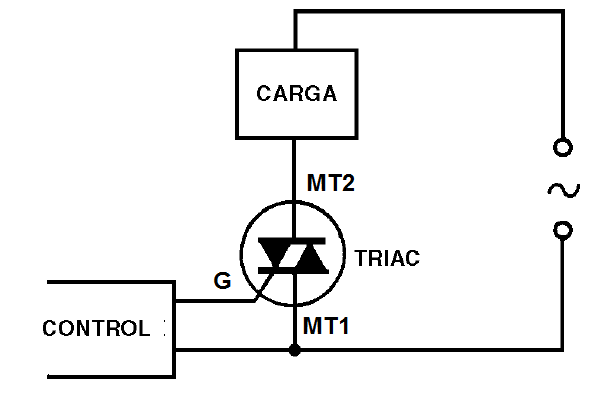

Figura 1 – Conexión del Triac a una carga
Figura 1 – Conexión del Triac a una carga





Si el componente se utiliza con cargas inductivas, debemos agregar en paralelo al circuito un resistor típicamente de 100 ohms y un capacitor típicamente de 100 nF.

Este circuito forma un snubber, que ya hemos mostrado como utilizar en el caso de los SCRs. en la figura 2 se muestra este circuito.

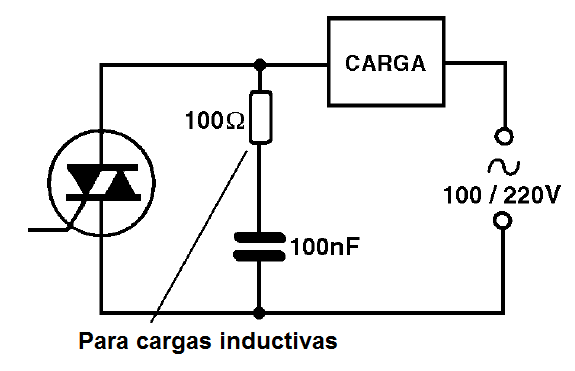

   Figura 2 – Uso de un snubber
Figura 2 – Uso de un snubber





El propósito de estos componentes es prevenir el desfasaje de la corriente que ocurre con las cargas fuertemente inductivas (bobina de un motor, por ejemplo) afecten el funcionamiento del sistema de control.

En la figura 3 tenemos un interruptor de alimentación simple utilizando un Triac.



   Figura 3 – interruptor de potencia utilizando un Triac
Figura 3 – interruptor de potencia utilizando un Triac





Cuando el interruptor S1 se cierra, tenemos la corriente de disparo que "conecta" el Triac en los dos ciclos de corriente alterna y que son conducidos, alimentando así el circuito de carga.

Sin embargo, en las aplicaciones que implican la variación de la potencia aplicada a una carga, como vimos en el caso de los SCRs, debemos utilizar circuitos adicionales que generen impulsos de disparo cortos.

Estos pulsos se producirán al principio o al final del ciclo, ya que deseamos aplicar mayor o menor potencia a la carga, como se muestra en la figura 4.

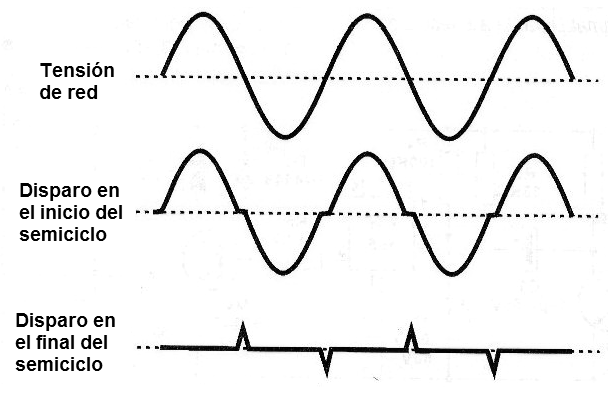

Figura 4 – Disparo al principio y al final del semiciclo
Figura 4 – Disparo al principio y al final del semiciclo





Vea que el principio de funcionamiento es el mismo que los controles de potencia de SCR que vimos en el elemento anterior, con la diferencia de que tenemos un control de onda completa.

Entonces llegamos al interesante circuito de control de potencia del "Dimmer “para una lámpara común, que se ve en la figura 5, y funciona de la siguiente manera:

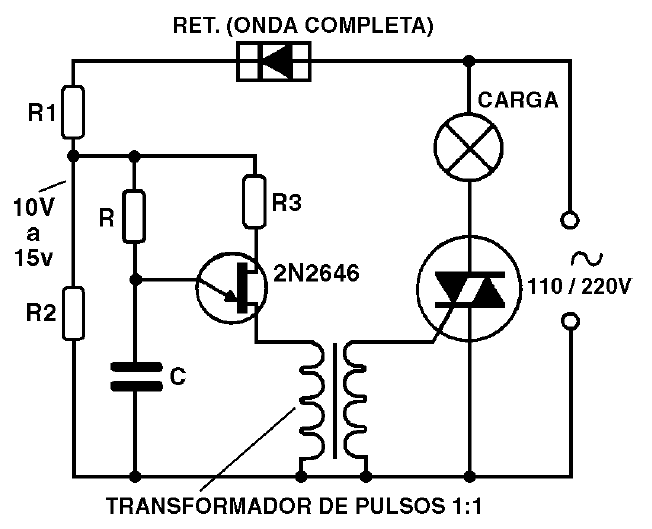

Figura 5 – Un control de potencia con Triac y Unijuntura
Figura 5 – Un control de potencia con Triac y Unijuntura | Haga click en la imagen para ampliar |





Nota: el rectificador de onda completa no es más que un puente de diodos que, en caso de controlar sólo el circuito de disparo, puede ser de muy baja corriente (unas decenas de miles de ampères o poco más)



Cuando comienza un ciclo de tensión de alimentación alterna, el capacitor C carga a través del resistor, hasta que se alcanza el punto de disparo del transistor de una juntura.

Cuando el transistor unijuntura dispara, tenemos la descarga rápida del capacitor C a través del bobinado primario del transformador de pulso utilizado en el disparo. Este transformador por lo general tiene una relación de espiras de 1 a 1 entre los elementos, ya que su propósito es sólo aislar el disparo del circuito del circuito del Triac.

Con el pulso en el primario del pequeño transformador, tenemos la aparición en el secundario de un pulso de corta duración de gran intensidad, lo que es suficiente para disparar el Triac.

Por la variación del valor R podemos obtener el pulso en cualquier punto de los dos ciclos de la corriente alterna, y así aplicar cualquier potencia en la carga, ya que se dispara el componente en varios ángulos de fase, como se muestra en la figura 6.

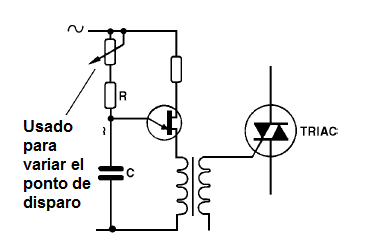

Figura 6 – Un potenciómetro cambia el punto de disparo
Figura 6 – Un potenciómetro cambia el punto de disparo





Podemos elaborar un control de potencia más sencillo utilizando un elemento de disparor que estudiaremos en el siguiente ítem que es el DIAC.

Lo que hace este elemento es producir un pulso de disparo para el Triac cuando la tensión alcanza un cierto valor. Con sus características de disparo rápido se dispara mejor SCRs y Triacs, como veremos y por lo que tenemos un control más eficiente.

El circuito de este control se muestra en la figura 7 y funciona de forma similar a la anterior: el DIAC produce pulsos en momentos que dependen del ángulo de fase ajustado en P1.

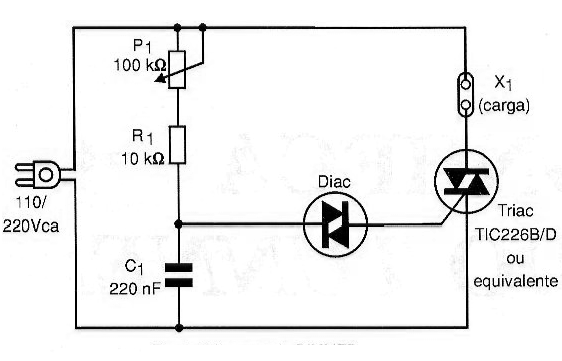

Figura 7 – Otro control de fase con Triac
Figura 7 – Otro control de fase con Triac





Quadrac

Los quadracs son dispositivos de la familia de los Tiristores que consisten en un Triac y un DIAC en la misma cubierta, como se muestra en la figura 8.



Figura 8 – el Quadrac
Figura 8 – el Quadrac





Con el uso de un DIAC la tensión de disparo se aumenta y consigue pulsos más intensos para este propósito, lo que mejora las características de la conmutación del Triac.

En lugar de disparar con sólo 1 o 2 V lo que sucede con un Triac, podemos hacer el disparo con tensiones más grandes, el orden de 20 a 35 V, que permite una mejor función de control de potencia.

Los Quadracs se utilizan precisamente en los controles de potencia de la red eléctrica, tales como duchas, dimmers, controles de motor, etc. En la figura 9 tenemos un circuito típico de un control de potencia utilizando un Quadrac.



Figura 9 – Control de potencia con Quadrac
Figura 9 – Control de potencia con Quadrac





Es importante notar que los Triacs y Quadracs se utilizan como controles de potencia para motores y dimmers.

Sin embargo, como dimmers sólo sirven para las bombillas incandescentes que están dejando para ser utilizados. Algunos circuitos con LEDs admiten el uso de este tipo de control, aunque una parte de ellos ya ha incorporado la característica de control.



Interferencia

El comportamiento del Triac como dispositivo de conmutación rápida es el mismo que los SCRs, por lo que se generan muchos armónicos cuando funciona.

Estos armónicos, que se extienden a la gama de unas pocas docenas de MHz, pueden interferir con el equipo de comunicaciones como radios, televisores analógicos de banda VHF y mucho más.

Las interferencias pueden ser propagadas por el espacio en forma de ondas electromagnéticas, en cuyo caso el equipo que interfiera o interfiera debe estar blindado, o por la línea de alimentación.
