Presentamos un circuito de un excelente amplificador comercial de alta fidelidad del tiempo de las válvulas (década de 50 y 60) utilizando válvulas pentodo de potencia EL84 o 6BQ5.

El amplificador tiene la salida en push-pull y los elementos críticos, como en todos los proyectos valvulados son los transformadores que, si no se obtienen de equipos antiguos, deben ser enrollados en casas especializadas.

El transformador de alimentación tiene un secundario de 185 +185 V con 220 mA y otro de 6,3 V + 12 V para los filamentos de las válvulas. El primario puede también ser de 110 V. El transformador de salida es del tipo ultra-lineal para la válvula EL84.

Los capacitores electrolíticos del filtro de fuente deben tener tensiones de trabajo de 450 V. El circuito tiene salidas de 4, 8 y 16 ohms.

Este tipo de amplificador se encuentra en amplificadores tradicionales como los de Geloso, muy famosos en la época por su calidad de sonido. El amplificador mostrado es monofónico y se deben montar dos unidades para una versión estéreo. La fuente puede ser única, con un transformador de 500 mA, en este caso.

Observamos la necesidad de un buen diseño de chasis y conexiones blindadas para las señales para que no ocurra la captación de zumbidos.

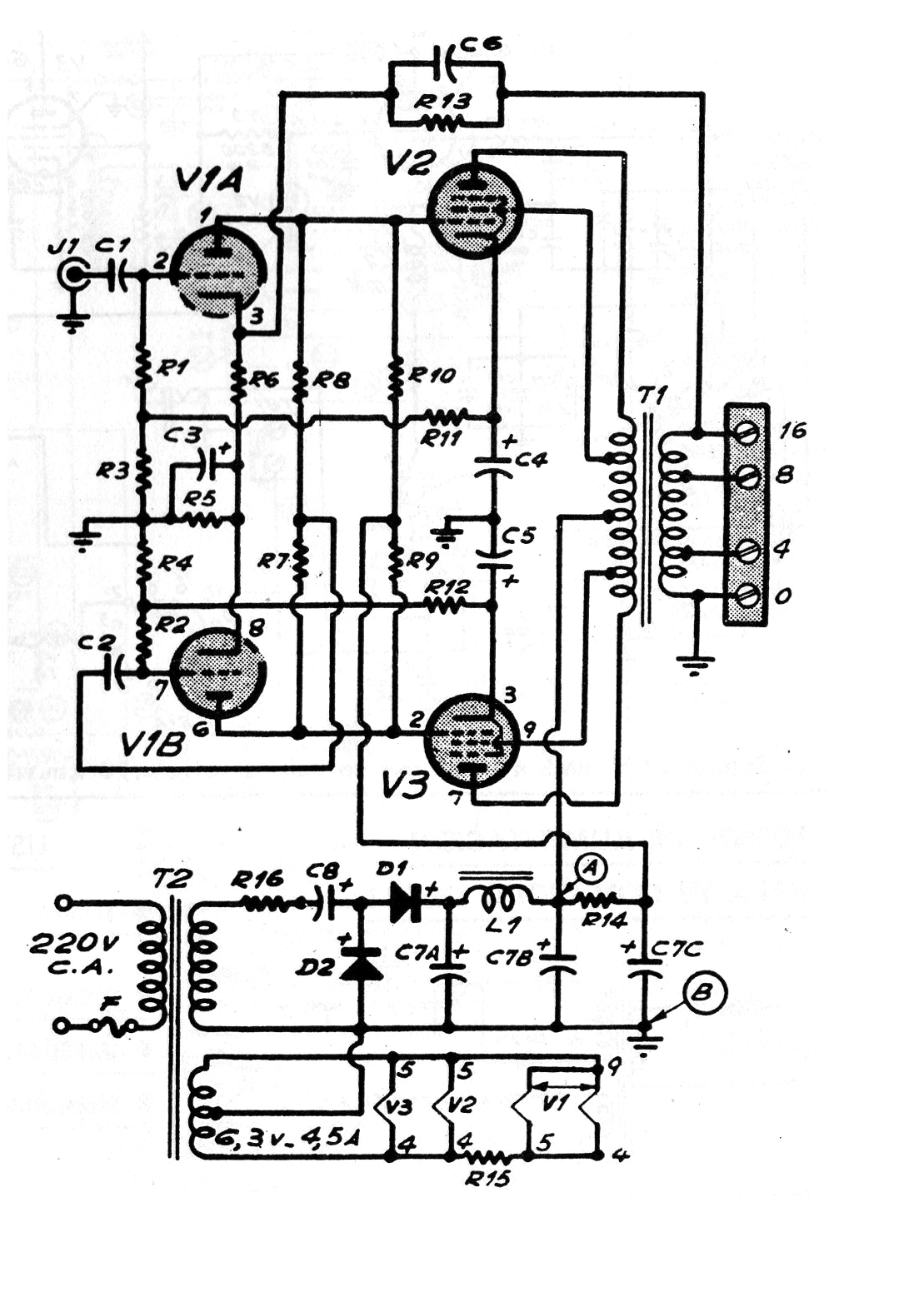

En la figura 1 tenemos el diagrama completo del amplificador.



Amplificador con la EL84 u 6BQ5
Amplificador con la EL84 u 6BQ5 | Haga click en la imagen para ampliar |





Lista de materiales

V1 - 12AX7 - válvula

V2, V3 - EL84 / 6BQ5 - Válvulas

C1, C2 - 47 nF - 600 V - capacitores cerámicos

C3 - 250 uF x 6 V - capacitor electrolítico

C4, C5 - 40 uF x 150 V - capacitores electrolíticos

C6 - 100 pF x 600 V - capacitor de cerámica

C7a / b / c - 60/40/20 uF x 450 V - capacitor electrolítico triple o tres capacitores independientes con los valores indicados o próximos

C8 - 100 uF x 300 V - capacitor electrolítico

D1, D2 - 600 V x 1 A - diodos - 1N4007

J1 - Jaque de entrada (RCA)

L1 - 2 H x 200 mA - choque de filtro

R3, R4 -10 ohms x ½ W - resistores

R1, R2, R7, R8, R9, R10 - 1 M ohm - 1/8 W

R5 - 2k2 x ½ W - resistor

R6 - 330 ohms x ½ W - resistor

R11, R12 - 1k5 x ½ W - resistores

R13 - 5k6 x ½ W - resistor

R14 - 220k x ½ W - resistor

R15 - 6,8 ohms x 1 W - resistorR16 - 22 ohms x 2 W - resistorT1, T2 - Transformadores - Ver texto

Varios:

Chasis, cable de fuerza, sockets para válvulas, hilos, soldadura, etc.
