Este circuito está indicado para demostraciones del principio de funcionamiento de un flip-flop R-S con tecnología TTL. El circuito tiene como base dos de los cuatro puertos NAND disponibles en un 7400, de fácil obtención y bajo costo.

   La alimentación del circuito debe realizarse con una tensión de 5 V y la indicación de funcionamiento se obtiene a través de LED.

   Este circuito, en realidad, es una memoria de 1 bit, y varios de ellos pueden ser usados ​​para demostrar numeración binaria o memorizar informaciones en un circuito simple.

   La combinación de estado se hace llevando las entradas 1 y 5 al nivel bajo, es decir, aterrizando a través de una llave externa.

   En la figura 1 tenemos el diagrama completo del flip-flip TTL.

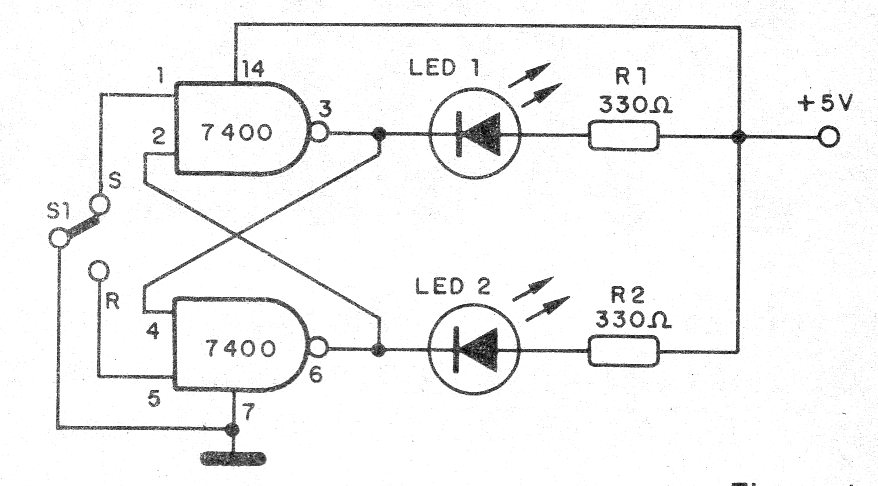

   Figura 1 - Diagrama completo del flip-flop
   Figura 1 - Diagrama completo del flip-flop | Clique na imagem para ampliar |





El montaje se puede realizar en una matriz de contactos, o incluso en una placa de circuito impreso con la disposición de componentes mostrada en la figura 2.

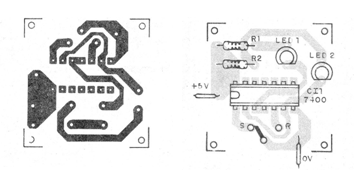

   Figura 2 - Montaje en placa de circuito impreso
   Figura 2 - Montaje en placa de circuito impreso





Recordamos que el 7400 tiene dos puertas NAND igual que se pueden aprovechar en un segundo flip-flop o aún una célula de memoria.

   Los resistores son de 1/8 W y los LED pueden ser diferentes colores.

   Para utilizar el aparato, basta con llevar la llave S1 a la posición R o S según la conmutación deseada.





   Lista de material



CI-1 - 7400 - circuito integrado TTL

LED1, LED2 - LEDs comunes de cualquier color

R1, R2 - 330 ohms x 1/8 W - resistores - naranja, naranja, marrón

S1 - llave de 1 polo x 2 posiciones

Varios:

Placa de circuito impreso, fuente de 5 V, hilos, soldadura, etc.
