Usted presiona un interruptor y un LED se enciende por un tiempo que depende del valor del resistor R1 y del capacitor C1. Puede utilizar este circuito como un simple temporizador para tiempos de respuesta en competiciones escolares o partidas de ajedrez u otras aplicaciones con tiempos hasta 1 minuto.
Otra posibilidad de uso es común aparato para mostrar la carga y descarga de capacitores, verificando si están en buen estado.

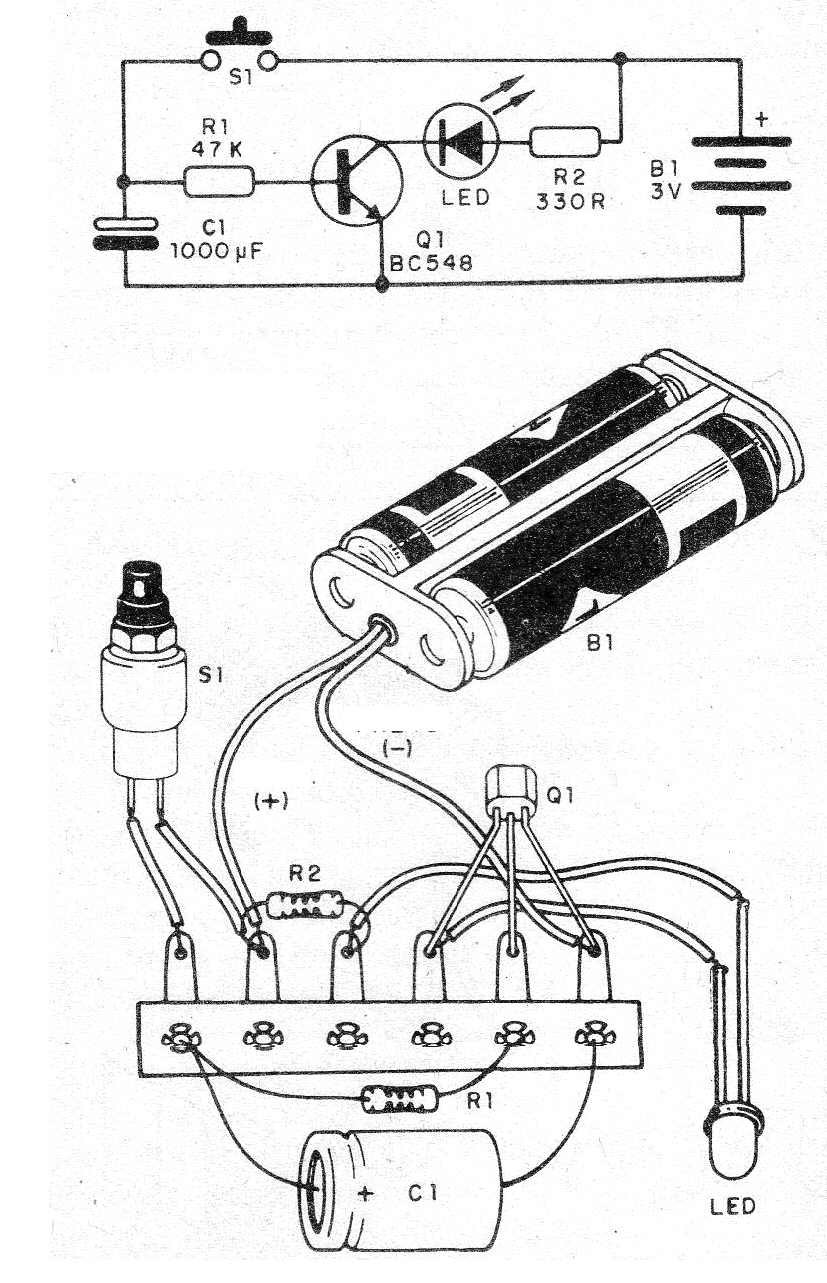

En la figura 1 tenemos el diagrama completo del aparato y su montaje basándose en un pequeño puente de terminales aislados.
El transistor puede ser de cualquier tipo de uso general NPN y el LED también puede ser de cualquier color o tipo. El tiempo depende de C1 que puede tener valores entre 100 uFe 4 700 uF. El resistor puede tener valores entre 10k y 100 k. Los tiempos de más de 1 minuto se pueden obtener con 4 700 uF y 100k.
Para usar, basta con presionar S1 por un momento. El LED se encender y permanecerá por el tiempo que depende de C1 y R1. Apagado el LED el consumo del aparato se vuelve insignificante de ahí no usar interruptor general.
El circuito también funcionará con 6 V, cambiando R2 a 1k.
Lista de material
Q1 - BC548 - transistores NPN de uso general
LED - LED rojo común
S1 - Interruptor de presión NA
B1- 3 o 6 V - 2 o 4 pilas pequeñas
C1- 100 a 4 700 uF x 6 V o más - capacitor electrolítico
R1 - 47 k ohms x 1/8 W - resistor - amarillo, violeta, naranja
R2 - 330 ohms x 1/8 W - resistor - naranja, naranja, marrón
Varios: soporte de pilas, puente de terminales, hilos, soldadura, etc.
