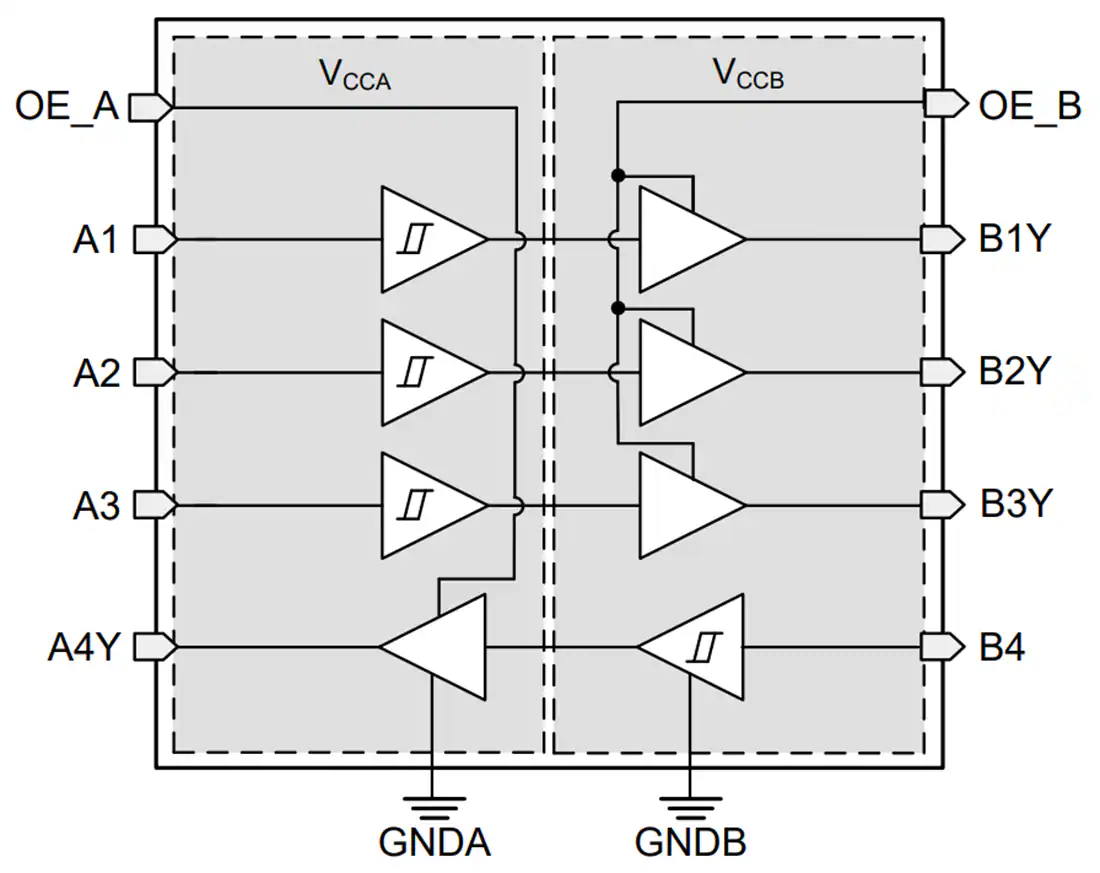

El traductor de nivel de tierra de 4 bits TXG104x de Texas Instruments es un traductor de nivel de tierra y voltaje no galvánico de dirección fija que admite cambio de nivel lógico entre 1,71 V y 5,5 V y cambio de nivel de tierra de hasta ±10 V. En comparación con los cambiadores de nivel tradicionales, la familia TXG104x puede resolver los desafíos de la traducción de voltaje entre diferentes niveles de tierra. VCCA hace referencia a GNDA y VCCB hace referencia a GNDB. Los pinos Ax están referenciados al nivel lógico VCCA, mientras que los pinos Bx están referenciados al nivel lógico VCCB. Tanto el puerto A como la puerta B pueden aceptar tensiones de 1,71 V a 5,5 V. Este dispositivo incluye dos pines de habilitación que pueden colocar las salidas respectivas en un estado de alta impedancia cuando el pi0o OE está conectado a GND o en un estado flotante. En caso de pérdida de energía o de señal de entrada, la salida se establece baja de manera predeterminada cuando el pin OE está alto. La fuga entre GNDA y GNDB es < 30 nA cuando VCC está en cortocircuito a GND.
