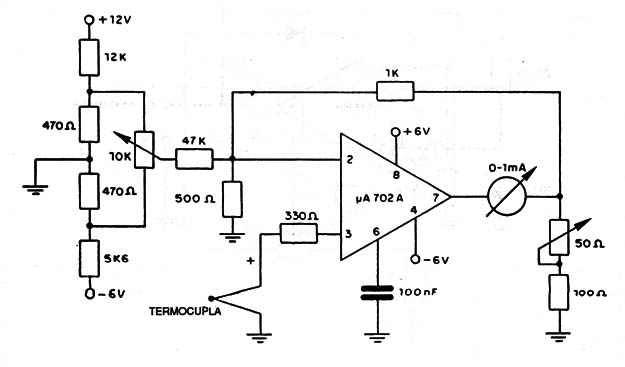

Este circuito puede usarse en temperaturas de hasta 1000ºC, y proporciona una salida de 40 uV/ºC. La base es un operacional pA702, que debe tener fuente de tres tensiones. El ajuste del funcionamiento se hace en el potenciômetro de 10 k, mientras que el de 50 ohm (47 ohm) determina el fondo de escala del instrumento.



Amplificador Para Termocupla
Amplificador Para Termocupla
