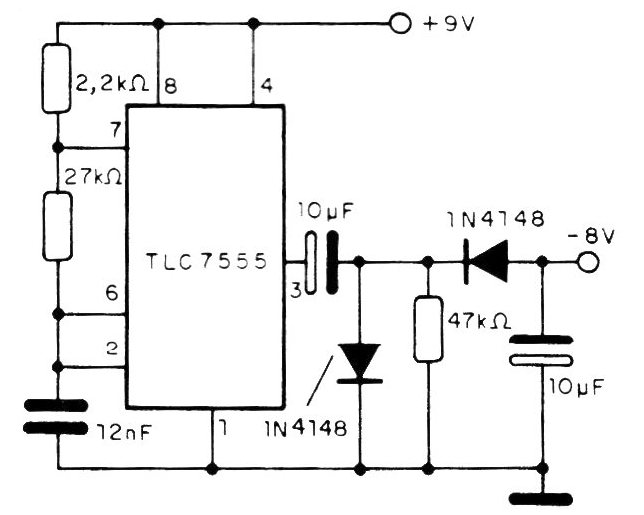

El circuito de la figura nos muestra otra aplicación muy interesante del TLC7555, el 555 CMOS. Se trata de un convertidor dc./dc que nos permite obtener una tensión negativa entre 7 y 8 V. a partir de una tensión positiva de 9 V. Esta aplicación resulta interesante para los casos en que se necesita una alimentación simétrica y se pretende usar en el proyecto una sola batería de 9 V. Con una carga de 0,5 mA en la salida, la tensión obtenida es del orden de 7 V. La inversión de polaridad y rectificación se realiza puente de diodos en la salida y por los capacitores electrolíticos de filtro. La frecuencia de operación es determinada por R1 R2 y C1, pudiendo ser alterada conforme la aplicación deseada.
