Recibir señales moduladas o no de radiación infrarroja convirtiéndolas en una tensión amplificada que puede ser usada para excitar circuitos lógicos o aún excitar amplificadores operacionales. El circuito de la figura 1 hace uso de un foto-diodo común cuya respuesta de frecuencia depende de la radiación que va a ser usada.
Utilidades:
• Enlaces de datos o fibras ópticas
• Tacómetros u otros instrumentos que utilizan sensores ópticos
• Detectores de paso
• Contadores de objetos en líneas de montaje
• Aisladores ópticos de señales moduladas
• Codificadores
Detalles constructivos:
El foto-diodo puede ser dotado de recursos ópticos que dependen de la aplicación del circuito. Una lente convergente y un tubo opaco aumentan su directividad y sensibilidad posibilitando el alejamiento de la fuente emisora. La resistencia R1 se puede cambiar en función de la sensibilidad deseada.

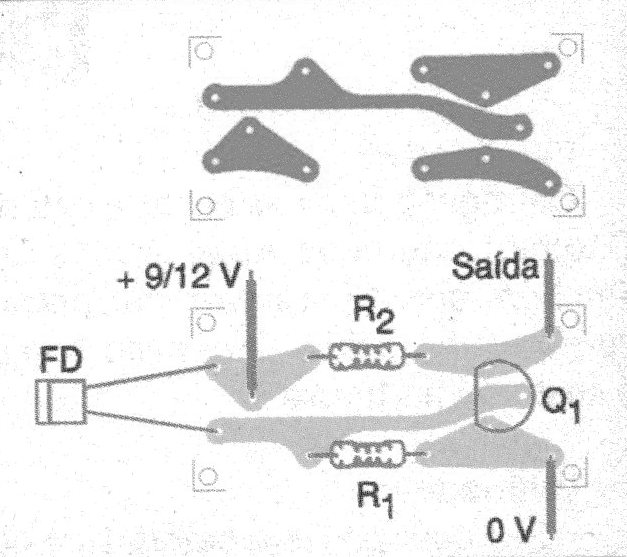

La placa de circuito impreso para la implementación del receptor se muestra en la figura 2.
La velocidad máxima de respuesta es de algunos megahercios, dependiendo del foto-diodo usado. El circuito se puede utilizar para la interfaz de lógica CMOS.
Lista de material:
Semiconductores:
FD - Foto-diodo infrarrojo o de otro tipo
Q1 - 2N2222 - transistor de conmutación
Resistores: (1/8 W, 5%)
R1, R2 - 10 k ohms x 1/8 W
Varios:
Placa de circuito impreso, hilos, soldadura, etc.
