Al conectar este circuito en paralelo con el altavoz de un sistema de sonido, el LED parpadeará al ritmo de la música ejecutada.
El aparato se puede utilizar con amplificadores de hasta 50 W y el resistor conectado en serie con el transformador dependerá de la potencia según la tabla dada junto con el montaje.

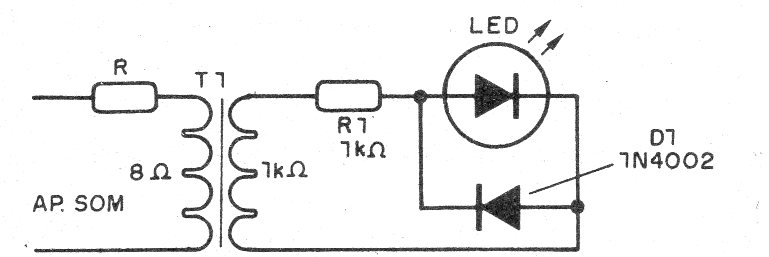

En la figura 1 tenemos el diagrama del aparato.

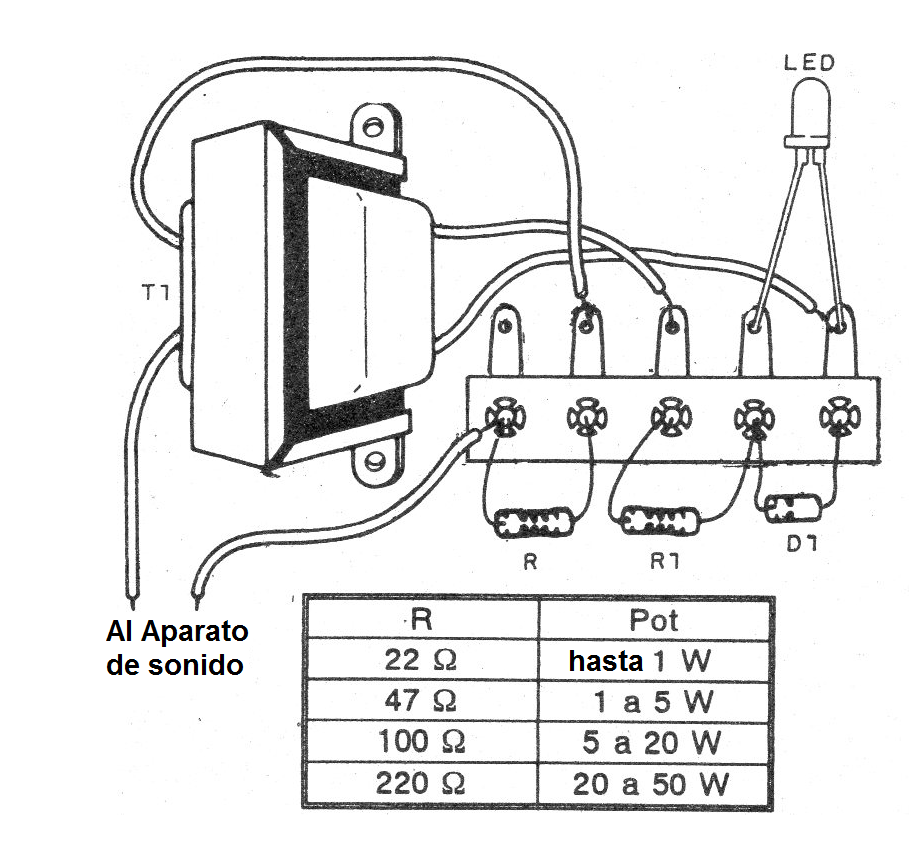

El montaje se realizará en un pequeño puente de terminales, tal como se muestra en la figura 2.
El transformador puede ser del tipo de alimentación con primario de 110 V y secundario de 6 V a 12 V con corriente de 250 a 500 mA.
En lugar del diodo también podemos utilizar un segundo LED conectado en la misma posición en paralelo.
Lista de material
LED - LED común de cualquier color
D1 - 1N4148 - diodo de uso general
R - resistor - ver tabla
R1 - 1 k ohms x 1/8 W - resistor - marrón, negro, rojo
T1 - Transformador - ver texto
Varios:
Puente de terminales, hilos, soldadura, etc.
