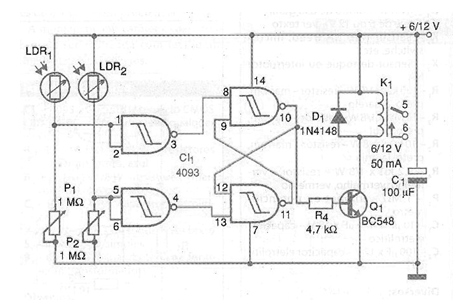

El circuito que presentamos consiste en un control foto-eléctrico con acción biestable. Un pulso de luz en LDR2 conecta el relé y un nuevo pulso en LDR1 se apaga. La sensibilidad se ajusta en los trimpots o potes P1 y P2. Los LDR son del tipo redondo común, pudiendo ser instalados en tubos opacos con lentes para mayor sensibilidad y directividad. El relé es del tipo sensible de 6 V o 12V según la tensión utilizada en la alimentación. La bobina debe tener una corriente de accionamiento máxima de 50 mA. Los cables de conexión a los sensores (LDR) pueden ser largos, hasta 20 metros de longitud. Con el aumento de P1 y P2 a 10 M ohmios se pueden utilizar foto-transistores como sensores.
Lista de material
CI-1 - 4093 - circuito integrado CMOS
Q1 - BC548 o equivalente - transistores NPN de uso general
D1 - 1N4148 - diodo de uso general
P1, P2 - 1 M ohms - trimpot o potes
R1 - 2,2 k ohms x 1/8 W - resistor - rojo, rojo, rojo
C1 - 1000 uF x 16 V - capacitor electrolítico
K1 - Relé - ver el texto
LDR1, LDR2 - LDR comunes redondos - DSD4060 o equivalente
Varios:
Matriz de contactos o placas de circuito impreso, soporte de pilas o fuente, hilos, soldadura, etc.
