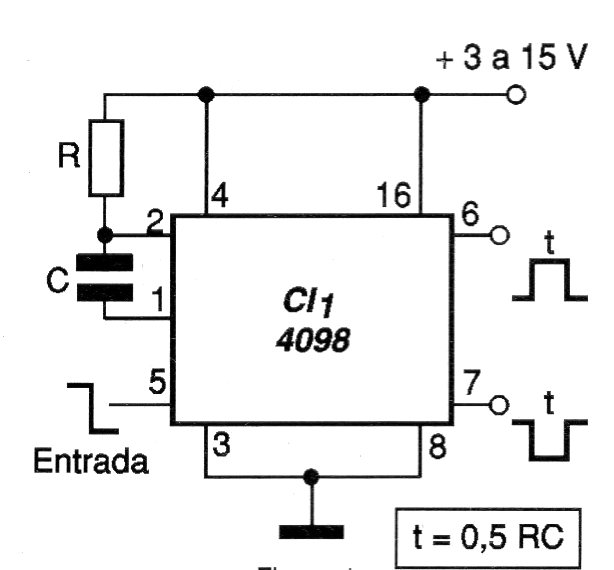

El circuito de la figura 1 utiliza un 4098 CMOS en la configuración monoestable proporcionando una salida normal y una salida complementaria. El tiempo en que la salida permanece en el estado activo depende de R y de C, como fórmula junto al diagrama.
La alimentación se puede hacer con tensiones entre 3 y 15 V y el consumo sin carga es muy bajo, del orden de 0,5 mA con alimentación de 10 V. La entrada se activa cuando se lleva por un instante al nivel bajo. El resistor puede tener valores en el rango de 1 k a 1 M ohms mientras que el capacitor puede tener valores en el rango de 100 pF a 1000 uF.

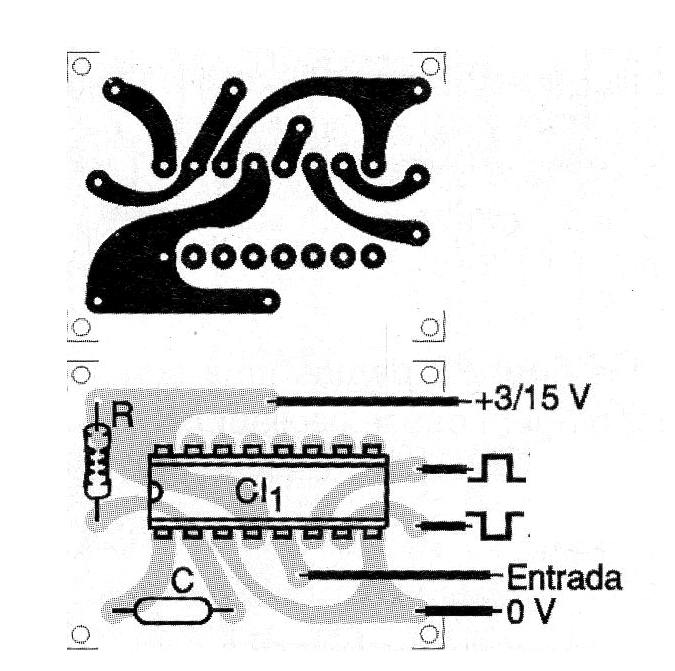

En la figura 2 tenemos una sugerencia de placa de circuito impreso que utiliza sólo uno de los monoestable disponibles en la configuración. La otra mitad del circuito integrado se puede utilizar en configuración equivalente.
Lista de material
CI-1 - 4098 - circuito integrado CMOS
R - resistor - ver texto
C - capacitor - ver texto
Varios: placa de circuito impreso, hilos, soldadura, etc.
