Objetivo: Controlar la potencia aplicada a una carga a partir de la red de energía de 110 V o 220 V. El circuito puede operar con cargas de hasta 8 A con el TRIAC usado

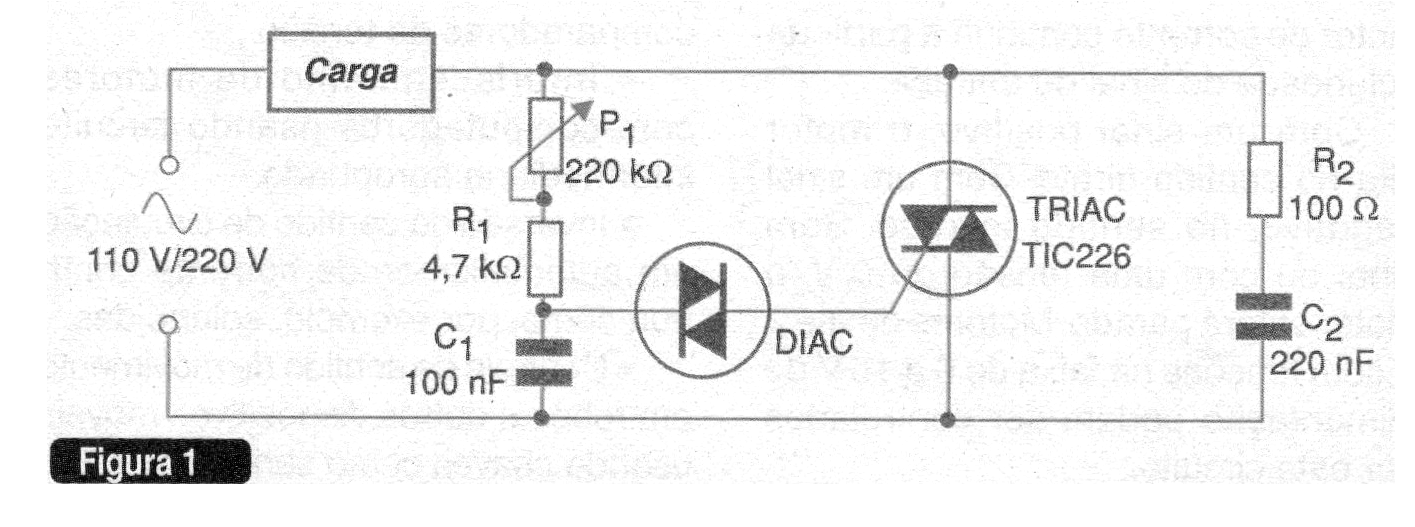

En la figura 1 tenemos el diagrama completo del dimmer. Los triacs de mayor corriente como TIC236 y TIC246 se pueden utilizar en el mismo circuito.
Utilidades:
• Controlar el brillo de las lámparas incandescentes comunes (no utilizar con otros tipos de lámparas.
• Controlar la temperatura de los elementos de calefacción como pequeños invernaderos, secadores, etc.
• Controlar la velocidad de los motores universales de corriente alterna como los usados en electrodomésticos, taladros, y otras herramientas.
• Operar como un variac en el laboratorio, pero no debe ser usado en la alimentación de equipos electrónicos.
Detalles constructivos:

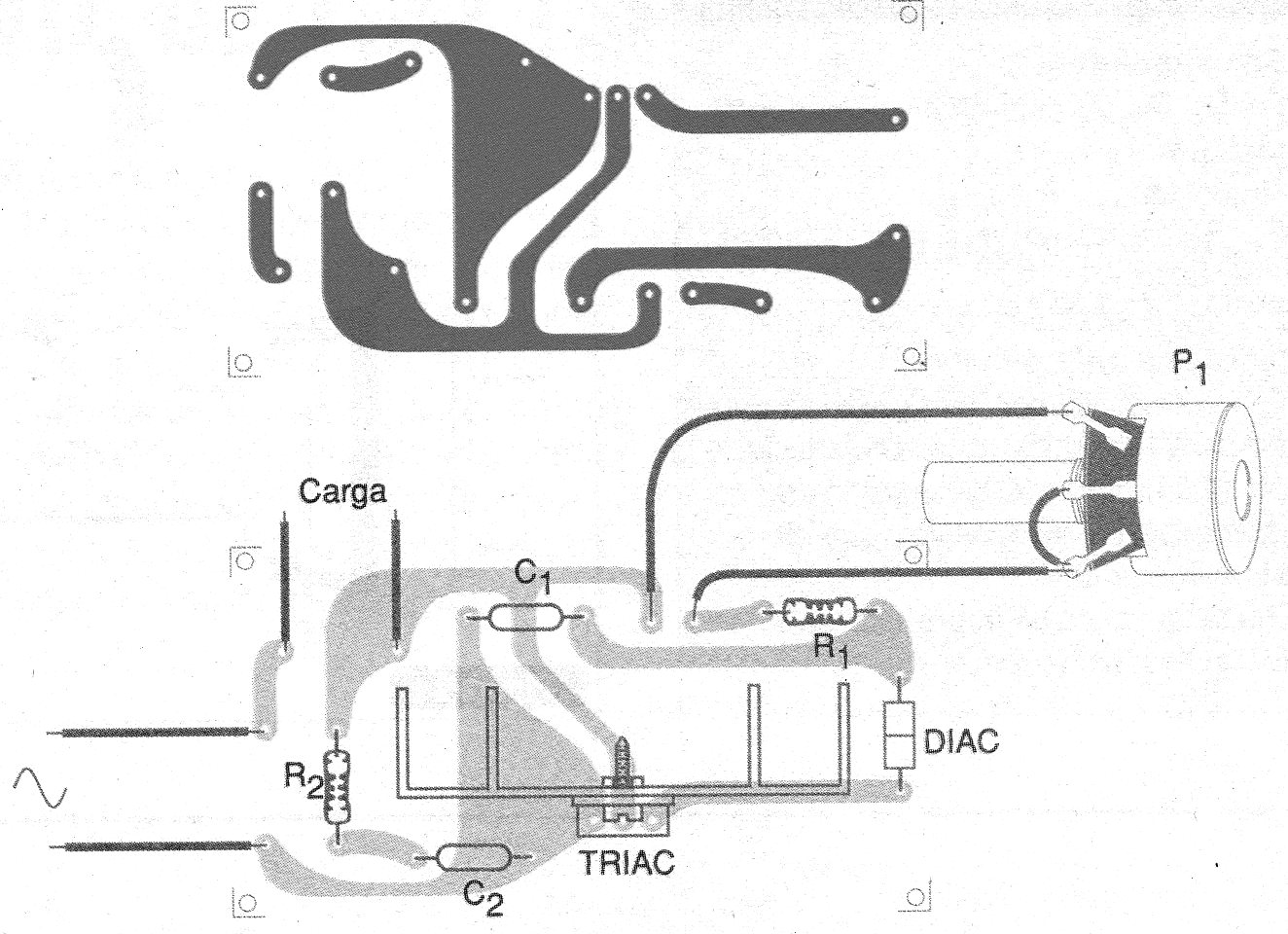

En la figura 2 tenemos la sugerencia de placa de circuito impreso para el montaje del Dimmer.
Observe las pistas más gruesas para el paso de las corrientes más intensas. El TRIAC debe ser sufijo B si la red es de 110 V y sufijo D si la red es de 220 V.
Este componente debe estar dotado de un radiador de calor compatible con la potencia de carga que debe controlarse. R2 y C2 actúan como atenuadores de ruidos evitando que las interferencias producidas por el circuito se propaguen hasta radios y televisores cercanos.
Para la red de 220 V eventualmente C1 debe ser aumentado para obtener el rango completo de potencias de ajuste. Si incluso con el cambio de C1 la banda ideal de control no se obtiene el potenciómetro P1 debe ser cambiado por otro de valor próximo. El diac puede ser de cualquier tipo.
Lista de material:
Semiconductores:
TRIAC - TIC226B o D - TRIAC para 110 V o 220 V
DIAC - Diac común
Resistores: (1/8 W, 5%)
R1 - 4,7 k ohms
R2 - 100 ohms
P1 - 220 k ohms - potenciómetro lineal
Capacitores:
C1 - 100 nF x 100 V - poliéster
C2 - 220 nF x 400 V - poliéster
Varios:
Placa de circuito impreso, cable de fuerza, radiador de calor para el TRIAC, botón para el potenciómetro, hilos, soldadura, etc.
