Con este circuito podremos obtener bajas tensiones continuas para experimentos simples sin la necesidad de usar un transformador. El circuito es una fuente sin transformador que aprovecha la resistencia de una solución para reducir la tensión.
Este circuito reduce la tensión de la red de energía a valores entre 3 y 15 V y corrientes de algunas decenas de miliamperios, pudiendo ser usado para alimentar circuitos experimentales.
El sistema es muy diferente del convencional, usando un reductor electroquímico, es decir, un frasco de solución conductora que funciona como un resistor de potencia.
Como se observa en la figura, el reductor se basa en la celda Xl, que se hace en un cristal con dos latas comunes atornilladas y conectadas al circuito.
La solución es de agua y sal y la tensión obtenida dependerá de la concentración.
La lámpara funciona como un limitador de corriente. En el caso de la red de 110 V una lámpara de 40 watts permite obtener corrientes de hasta 300 mA aproximadamente.
El capacitor de filtro C1 debe ser de al menos 1 000 uF con una tensión de trabajo de 35 V o más.
Antes de conectar cualquier carga, compruebe qué tensión se está obteniendo.

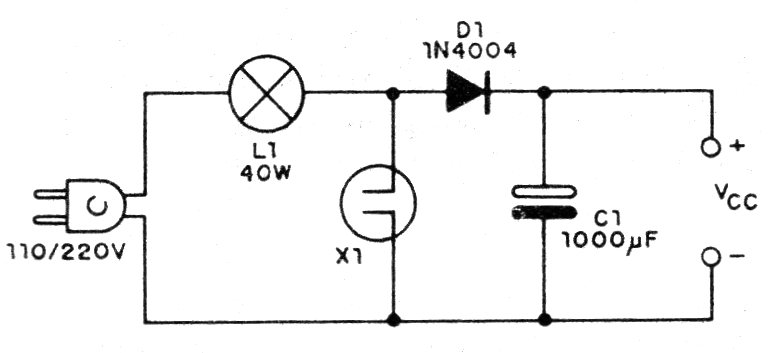

En la figura 1 tenemos el circuito del reductor.

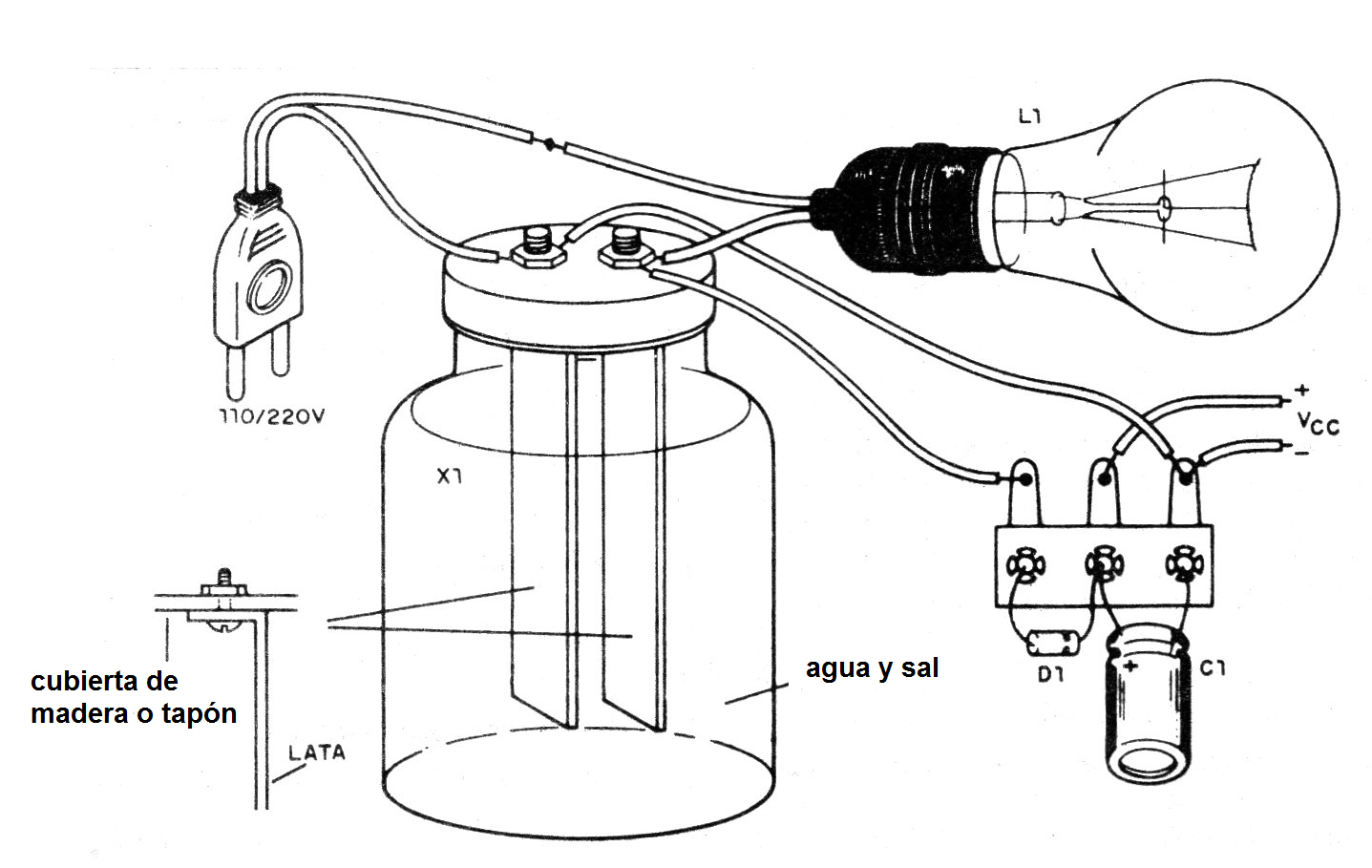

En la figura 2 tenemos el aspecto del montaje.
Nota. El circuito sólo debe utilizarse con lámparas incandescentes.
Se debe tener mucho cuidado en el uso, ya que el circuito no está aislado de la red de energía, pudiendo causar choques peligrosos.
LISTA DE MATERIAL
X1 - reductor (ver texto)
L1 - 15 a 40 vatios -lámpara común
D1 - 1N4004 o equivalente - diodo de silicio
C1 -1 000 uF x 35 V - capacitor electrolítico
Varios: vidrio, puente de terminales, cable de alimentación, hilos, zócalo para L1, soldadura, etc.
