¿Cómo saber si un transmisor está funcionando? Sólo tiene que acercarse a este circuito de su bobina o antena y comprobar si hay movimiento de la aguja del instrumento indicador. Este medidor de intensidad de campo opera con transmisores de 100 kHz hasta más de 100 MHz, sin necesidad de sintonía o cambios en el circuito.
La antena puede ser un pedazo de hilo estirado o aún del tipo telescópico de 40 a 90 cm de longitud. El instrumento es un galvanómetro de 50 uA a 200 uA que puede obtenerse de aparatos de sonido antiguos. El diodo puede ser cualquiera de germanio como el 1N34, 1N60, etc.

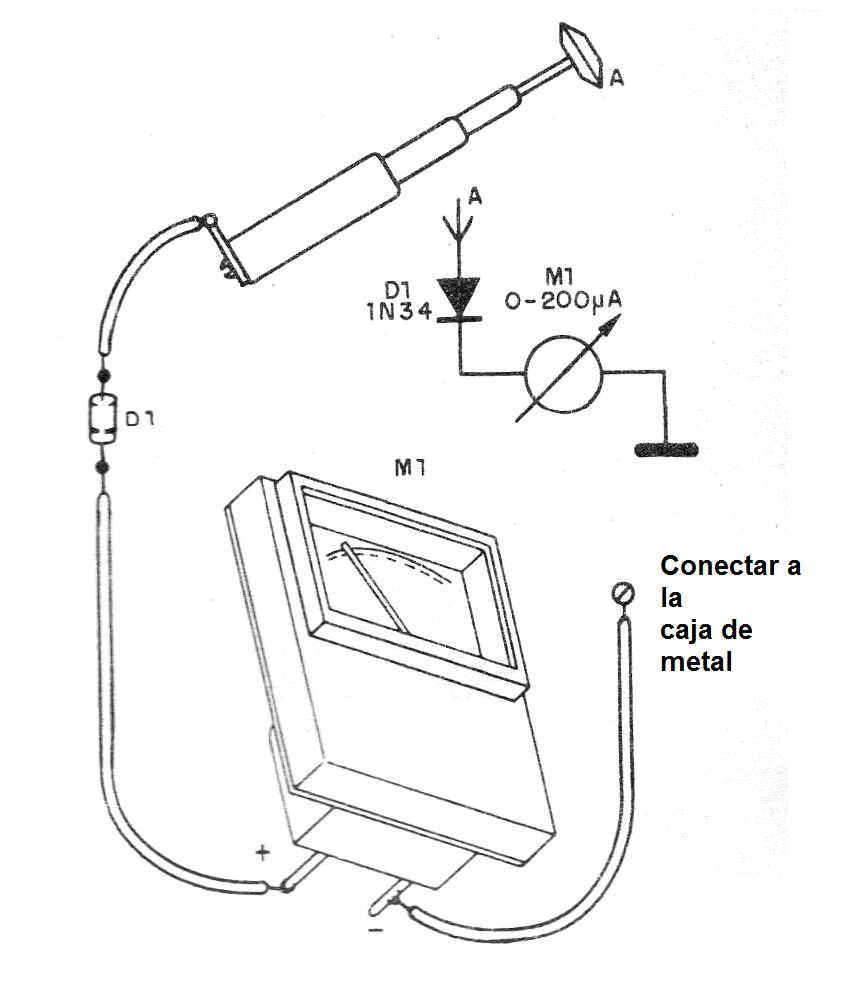

Para obtener una deflexión de la aguja la señal debe tener al menos unos 10 mW de potencia. En la figura 1 tenemos el diagrama y el aspecto del montaje.
Recomendamos instalar el aparato en una pequeña caja de metal que sirve de tierra.
Lista de material
M1 - 0-50 a 0-200 uA - microamperímetro
D1 - 1N34 - diodo de germanio
Varios: antena, caja para montaje, hilos, soldadura, etc.
