Este circuito se puede conectar a la salida de amplificadores, radios portátiles, MP3 y otros sistemas de sonido, cuando el LED parpadeará al ritmo de la música. Podemos conectar hasta dos LEDs en serie, pero eso no es recomendable por la baja tensión de alimentación.
El punto de funcionamiento está determinado por el volumen del aparato de sonido, no siendo necesario ningún ajuste. Se puede cambiar R1 por un resistor de mayor valor si hay exceso de sensibilidad.

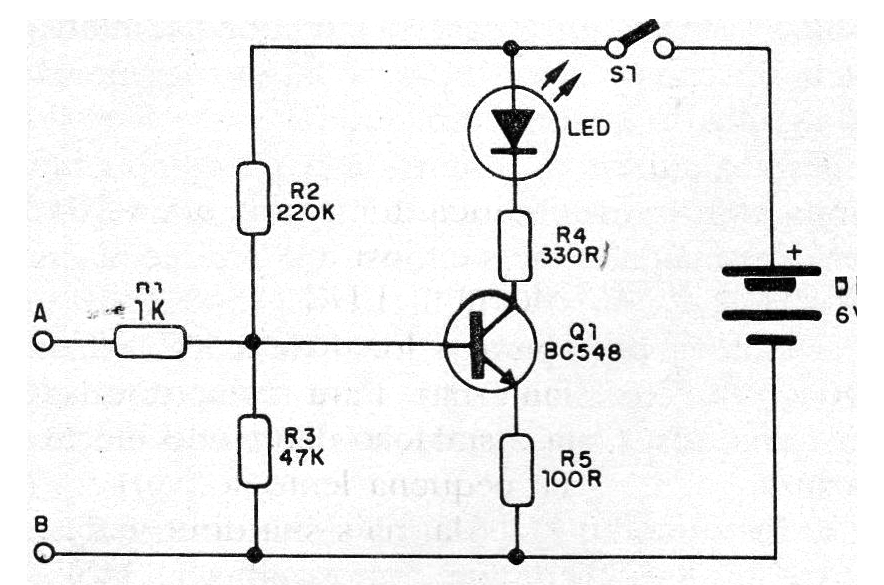

El LED puede ser de cualquier color y en su montaje debe observarse su polaridad. Los cables A y B se conectan a la salida de auriculares o al altavoz del equipo. En la figura 1 tenemos el diagrama completo del aparato.

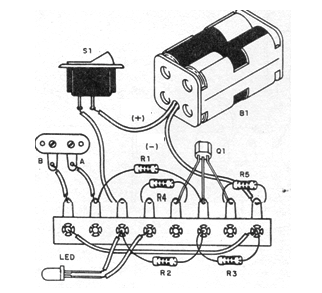

En la figura 2 tenemos el modo de montar los componentes en un puente de terminales. Observe la polaridad de las pilas y la posición del transistor.
Lista de material
Q1 - BC548 o equivalente - transistores NPN de uso general
LED - LED común de cualquier color
R1 - 1 k ohms x 1/8 W - resistor - marrón, negro, rojo
R2 - 220 k ohms x 1/8 W-resistor - rojo, rojo, amarillo
R3 - 47 k ohms x 1/8 W - resistor - amarillo, violeta, naranja
R4 - 330 ohms x 1/8 W-resistor - naranja, naranja, marrón
R5 - 100 ohms x 1/8 W - resistor - marrón, negro, marrón
S1 - Interruptor simple
B1- 6 V - 4 pilas pequeñas
Varios: puente de terminales, soporte de pilas, hilos, soldadura,
