Al conectarse a la salida de un amplificador de audio o en la toma de auriculares de una radio transistorizada, este circuito dispara un relé con las señales externas de un micrófono, de una grabación o aún captadas por el receptor.
Utilizando una radio FM y un transmisor modulado por un tono, podemos hacer de este circuito un control remoto de bajo costo. Diversas son las posibilidades adicionales como, por ejemplo, en alarmas, llaves sónicas, disparo de flashes y en muchos otros casos.
El circuito funciona con la señal de audio que es rectificada por el diodo y se filtra para entonces ser amplificado por el transistor y accionar el relé, que a su vez controla el circuito externo.
La alimentación del circuito puede ser efectuada por pilas o fuente de al menos 200 mA. El ajuste de la sensibilidad es el control de volumen del amplificador o radio utilizado.

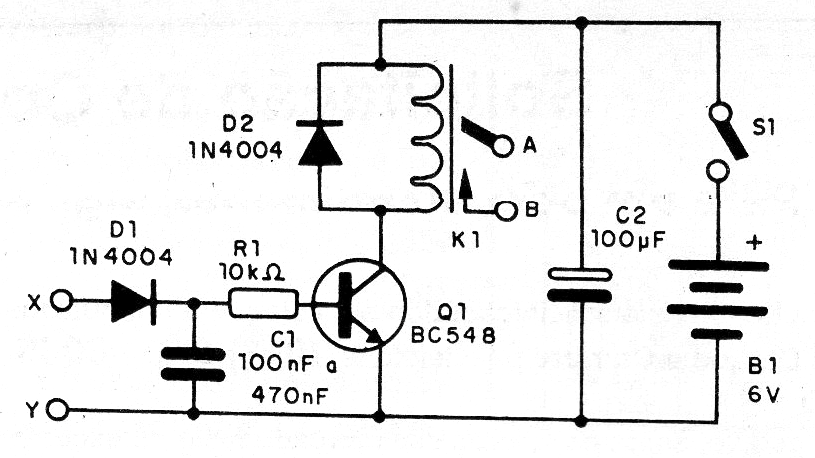

En la figura 1 tenemos el diagrama completo del aparato.

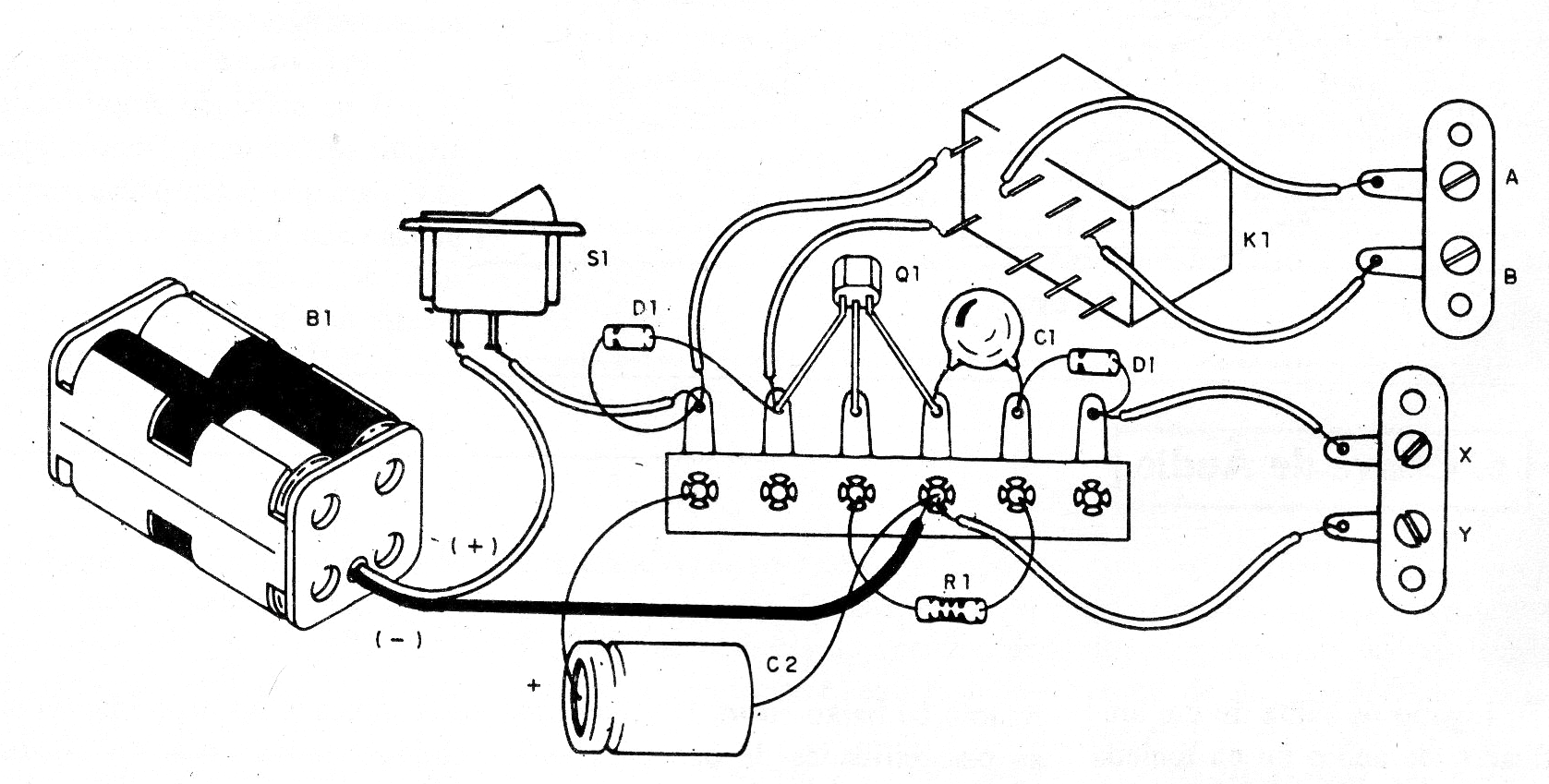

Como el circuito no es crítico, así como la disposición de los componentes, podemos hacer el montaje sobre la base de un puente de terminales, como muestra la figura 2.
Entre A y B conectamos el circuito a ser controlado y entre X e Y aplicamos la señal de audio que va a controlar el circuito. Para usar, ajuste el volumen del equipo de audio hasta que el sonido deseado provoque el accionamiento del relé. El circuito necesita aproximadamente 1 V para su accionamiento.
Lista de material
Q1 - BC548 o equivalente-transistor NPN de uso general
D1, D2 - 1N4004 o equivalente - diodos de silicio
K1- ML2RC1 - Relé de 6 V sensible
S1- Interruptor simple
B1- 6 V - 4 pilas o fuente
R1- 10 k ohms x 1/8 W-resistor - marrón, negro, naranja
C1- 100 a 470 uF x 6 V o más - capacitor electrolítico
C2 - 100 uF x 12 V o más - capacitor electrolítico
Varios:
Puente de terminales, soporte de pilas o fuente, caja para montaje, puentes de 2 terminales con tornillos, hilos, soldadura, etc.
