Generador de señales rectangulares 4046 (CIR25280S)

Written by: Newton C. Braga
Category: Banco de circuitos

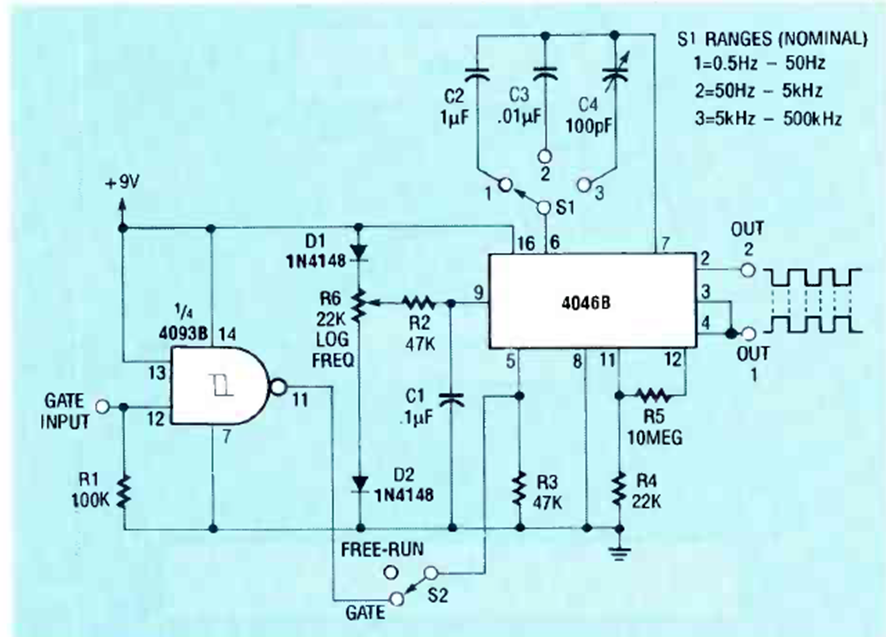

Utilizando un PLL 4046 este circuito genera señales rectangulares en tres bandas de onda que dependen de los capacitores utilizados. El circuito es de una Radio Electronics de diciembre de 1989.




| Clique na imagem para ampliar |
