Convertidor de CC a CA (CIR25600S)

Written by: Newton C. Braga
Category: Banco de circuitos

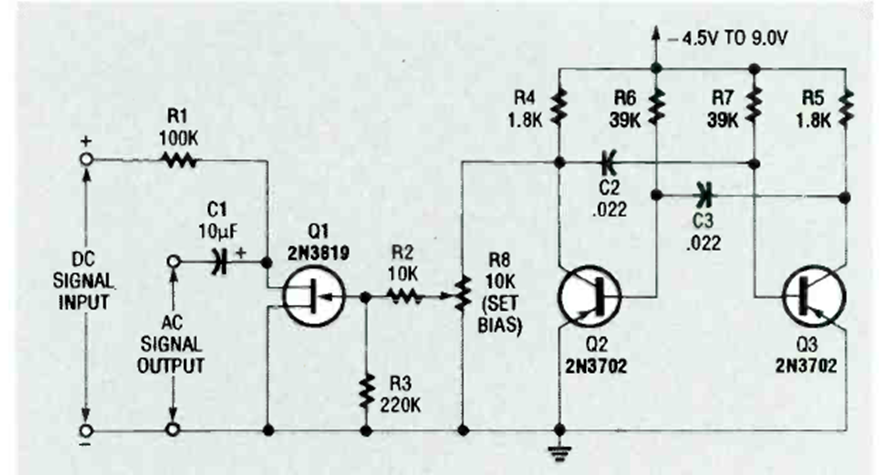

Encontramos este circuito que convierte una tensión directa en una señal de frecuencia proporcional. El circuito es de Electronics Now de abril de 1993. El JFET puede ser de cualquier tipo.




| Clique na imagem para ampliar |
