Pulsador con relé (CIR25862S)

Written by: Newton C. Braga
Category: Banco de circuitos

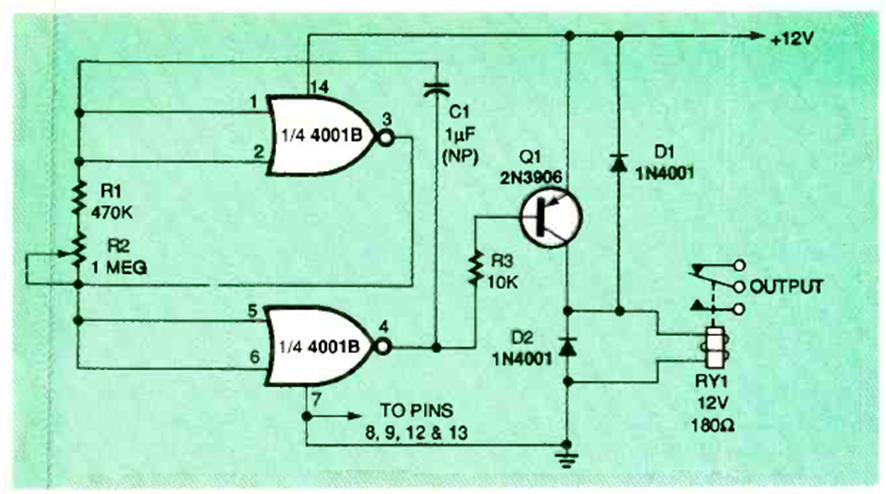

Este oscilador con CMOS 4001 enciende y apaga alternativamente el relé en los momentos establecidos por R2. El circuito es de una revista Electronics Now de junio de 1995.




| Clique na imagem para ampliar |
