Oscilador de puente de Viena de 3 décadas (CIR25910S)

Written by: Newton C. Braga
Category: Banco de circuitos

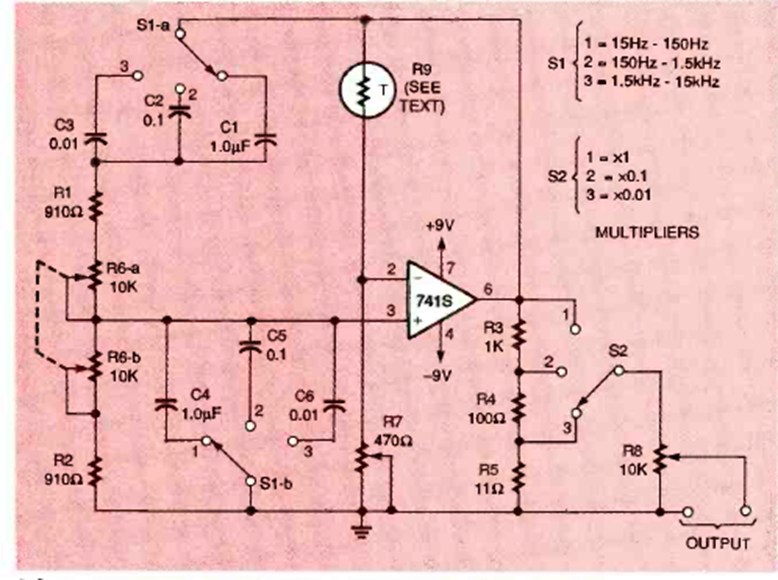

Este circuito genera señales sinusoidales de 15 Hz a 15 kHz. El circuito es de una revista Electronics Now de diciembre de 1995. La fuente de alimentación debe ser simétrica.




| Clique na imagem para ampliar |
