nversor de potencia (CIR25067S)

Written by: Newton C. Braga
Category: Banco de circuitos

I

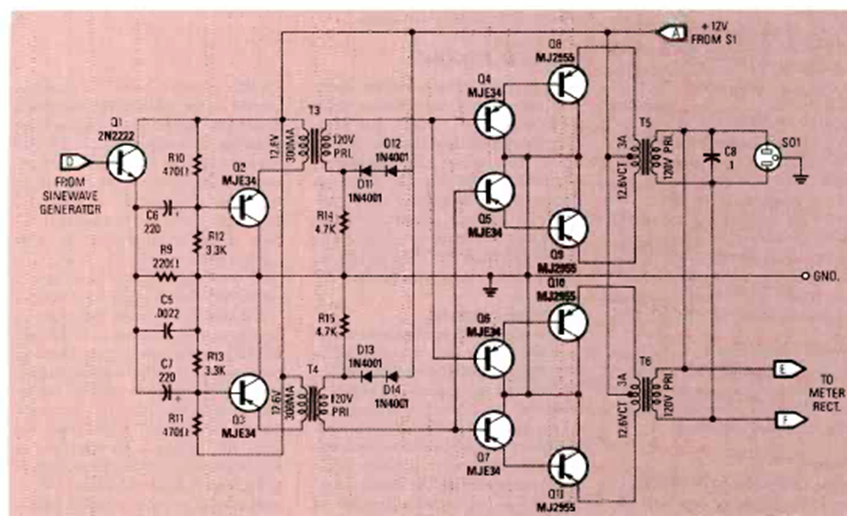

Este circuito inversor fue encontrado en un UPS de una revista de Radio Electronics de enero de 1988. Los datos sobre el transformador deben obtenerse del artículo según la potencia deseada.




| Clique na imagem para ampliar |
